Koncepty 3D modelování

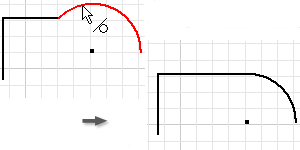

2D vazby Omezují změny a definují tvar náčrtu.
Obousměrná asociativita 2D a 3D Aktualizace jsou automatické mezi 3D modelem a asociovaným 2D výkresem. Když změníte 3D model, výkres se automaticky aktualizuje.
Obousměrná asociativita 2D a 3D Aktualizace jsou automatické mezi 2D výkresem a asociovaným 3D modelem. Když změníte kóty modelu na výkrese, 3D model se automaticky aktualizuje.
parametry a jednotky Parametry definují velikost a tvar konstrukčních prvků a řídí relativní umístění komponent uvnitř sestav.
použité a nepoužité náčrty Zpracované náčrty jsou 2D náčrty nebo profily použité k vytvoření součásti nebo konstrukčního prvku součásti. Zpracované náčrty jsou opakovaně použitelné. Nezpracované uzavřené náčrty se používají k vytvoření součásti nebo konstrukčního prvku součásti.
referenční geometrie Promítá hrany modelu, vrcholy nebo prvky na aktivní náčrtovou rovinu. Referenční geometrie je asociována s předchozí vytvořenou geometrii.
vysunutí Přidání objemu kolmého na 2D náčrt.
otočení Vytvoření soustředného vysunutí kolem osy nebo přímé čáry náčrtu.
šablonování Vytvoření vysunutí, které se moduluje v tvaru od jednoho náčrtu profilu k dalšímu.
skořepina Vytvoření dutiny v součásti se stěnou zadané tloušťky.
tažení Vytvoření vysunutí načrtnutého tvaru podél definované cesty.
proměnné zaoblení Vytvořte plynulý přechod od jednoho poloměru k druhému a přímý přechod mezi poloměry.
napojení radiálního zaoblení v rohu Definuje tečné souvislé přechody mezi zaobleními na protínajících se hranách. Můžete zadat samostatné napojení v rohu pro hrany v průsečících.
žebra a lamely Vytvoření žeber (podpůrné uzavřené tenkostěnné tvary) a lamel (podpůrné otevřené tenkostěnné tvary).
sešití povrchu Sešívá sousedící hrany povrchů o stejné velikosti k sobě a vytváří sešití.
rozdělení povrchu Rozdělení ploch součásti kvůli přidání zešikmení nebo rozdělení součásti a odstranění jedné strany. Rozdělení plochy provádějte na pevných a plošných tělesech a rozdělení součásti na pevných tělesech.
zešikmení povrchu Použití zešikmení nebo zkosení ploch na lisovaných nebo odlitých součástech, takže mohly být načteny z forem.
částečný řez Odstraněním definované oblasti materiálu se odkryjí zakryté součásti nebo prvky ve výkresovém pohledu.
potlačení konstrukčních prvků Vypnutí a zapnutí zobrazení jednoho nebo více konstrukčních prvků, aniž se vymažou. Vypnuté prvky se zvýrazní, jakmile přes ně přejedete kurzorem.

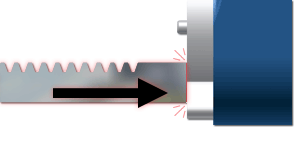

detekce kolizí Identifikace nesprávně umístěných komponent při řízení vazeb k simulaci mechanického pohybu.

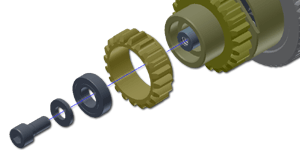

pohyby a trajektorie Rozložení pohledu prezentace se zadanými pohyby a trajektoriemi, které se buď zobrazují nebo vypnou.

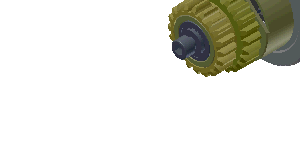

3D animace Vytváření, přehrávání a záznam animací rozložených pohledů k zobrazení pořadí a cesty pohybů ve složité sestavě. Vytváření detailních prezentací návrhů prototypů nebo dokončených produktů. Stiskem klávesy F5 přehrajete animaci.
