- Přejděte na pás karet a klikněte postupně na tyto položky: karta Náčrt
panel Formát Konstrukce. Tvorba geometrie tím bude znovu nastavena na normální geometrii. - Poté postupně klikněte na tyto položky:
karta Náčrt
panel Kreslení
Čára
nebo klikněte pravým tlačítkem myši a vyberte ze směrové nabídky položku Čára.
- V grafickém okně přesuňte kurzor nad dolní levý roh součásti Cylinder Base.ipt, dokud se nezobrazí zelená kružnice. To označuje, že se nacházíte nad koncovým bodem konstrukční čáry, kterou jste dříve promítnuli.
- Kliknutím umístěte první bod vaší čáry.

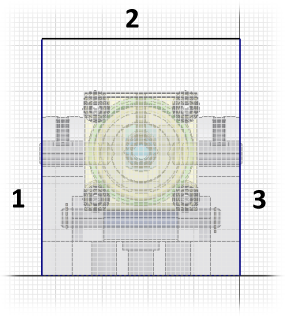

- Dávejte pozor na označení vertikálních a horizontálních vazeb a umístěte tři čárové segmenty: vertikální, pak horizontální a pak znovu vertikální. Umístění počátečního bodu na koncový bod předchozího segmentu zajišťuje, že čáry vytvoří jeden spojitý otevřený profil. Váš profil musí vypadat jako na následujícím obrázku:
Poznámka: Chcete-li stanovit horizontální koncový bod na pravém konci segmentu 2 přetáhnutím kurzoru dolů umístěte pravý koncový bod konstrukční čáry, kterou jste promítnuli dříve. Potom přetáhněte kurzor svisle nahoru tak, abyste zachovali zarovnání. Dolní koncový bod segmentu 3 musí být shodný s pravým koncovým bodem promítnuté konstrukční čáry.Tyto tři čáry reprezentují vnitřní plochy profilového ohybu, který tvoří základní prvek plechového krytu.
- Klikněte postupně na tyto položky:
karta Náčrt
panel Omezení
Kóta
nebo klikněte pravým tlačítkem myši a ze směrové nabídky vyberte položku Vytvořit kótu. Nyní umístěte vertikální kótu 95 mm, která bude definovat výšku krytu. Oba vertikální čárové segmenty se upraví z důvodu horizontální vazby, která byla vytvořena při vkládání segmentu 2.
- Klikněte postupně na tyto položky:
karta Náčrt
panel Konec
Dokončit Náčrt
nebo klikněte pravým tlačítkem myši a vyberte položku Dokončit 2D náčrt. Tím ukončíte prostředí náčrtu.
Dále vytvoříte profilový ohyb pomocí právě vytvořeného otevřeného profilu.
