Rovněž vložíte uživatelské uzly ke kolejím pod kolečka vozíku. Později použijete tyto uzly k vytvoření pevných propojení.
- Na panelu Spojení klikněte na položku Uživatelský uzel

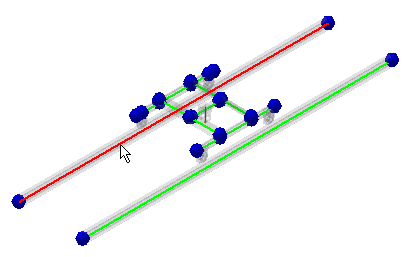

. - Vyberte nosník podle následujícího obrázku.
- Zadejte 6080 mm do pole Odsazení a klikněte na tlačítko Hotovo
. Vložte druhý uživatelský uzel ke stejnému nosníku. Klikněte pravým tlačítkem a vyberte položku Opakovat uživatelský uzel. Vyberte stejný nosník, zadejte 3920 mm a klikněte na tlačítko Hotovo . - Nyní vložte uživatelské uzly k rovnoběžnému nosníku. Na panelu Spojení klikněte na položku Uživatelský uzel.

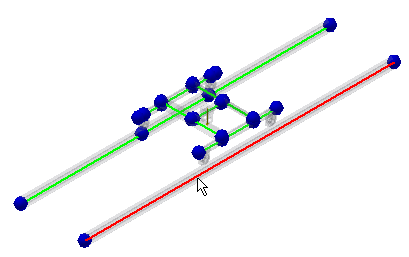

- Vyberte nosník podle následujícího obrázku.
- Zadejte 6080 mm do pole Odsazení a klikněte na tlačítko Hotovo . Vložte druhý uživatelský uzel ke stejnému nosníku. Klikněte pravým tlačítkem a vyberte položku Opakovat uživatelský uzel. Vyberte stejný nosník, zadejte 3920 mm a klikněte na tlačítko Hotovo .
Vložili jste všechny uživatelské uzly, které jsou potřeba pro analýzu. Uživatelské uzly jsou vypsány v prohlížeči ve složce Uzly. Jejich čísla byla přiřazena v pořadí, ve kterém jste je definovali, od prvního dostupného čísla uzlu.
Poznámka: Je také možné v grafickém okně zobrazit čísla uzlů. Přejděte na panel Zobrazení a klikněte na příkaz Popisky uzlu
.
.
