Dále přidáte uzly k vybraným nosníkům struktury rámové konstrukce. Uživatelské uzly se používají k definování zatížení, vazeb, uvolnění a pevných propojení.
- Na panelu Spojení klikněte na položku Uživatelský uzel

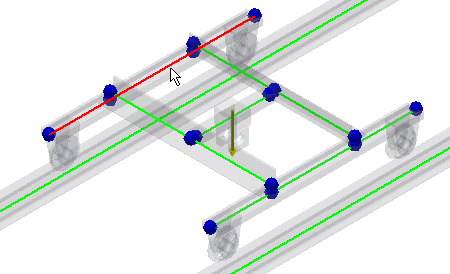

. Průhledový displej (HUD) se použije jako výchozí metoda upravení. Budete vyzváni k výběru nosníku, ke kterému budou přidány uživatelské uzly. - Vyberte nosník podle následujícího obrázku.
- Zadejte 170 mm do pole Odsazení a klikněte na tlačítko Hotovo
. Opakujte stejné kroky k vložení uživatelského uzlu ke stejnému nosníku. Klikněte na příkaz Uživatelský uzel, vyberte nosník, zadejte 2330 mm a klikněte na tlačítko Hotovo. - Nyní vložte uživatelské uzly k rovnoběžnému nosníku. Na panelu Spojení klikněte na položku Uživatelský uzel.
- Vyberte nosník podle následujícího obrázku.
- Zadejte 170 mm do pole Odsazení a klikněte na tlačítko Hotovo . Opakujte stejné kroky k vložení uživatelského uzlu ke stejnému nosníku. Klikněte na příkaz Uživatelský uzel, vyberte nosník, zadejte 2330 mm a klikněte na tlačítko Hotovo.
