Spotřebitel Obsahového centra

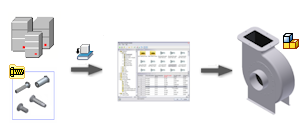

Spotřebitelské prostředí Obsahového centra slouží k práci se součástmi knihovny Obsahového centra během návrhu.

• Součást vložte z knihovny Obsahového centra do souboru sestavy.
• Vložte prvek z knihovny Obsahového centra v součásti.
• K umístění součásti z knihovny Obsahového centra do souboru sestavy použijte funkci AutoDrop.
• Změňte velikost součásti umístěné v knihovně Obsahového centra.
• Existující součást (nemusí pocházet z Obsahového centra) nahraďte součástí z knihovny Obsahového centra.
• Otevřete a zobrazte součást Obsahového centra.

Tip: Chcete-li otevřít soubor součásti Obsahového centra, klikněte na položku Otevřít Otevřít z Obsahového centra.

Navigace ve Spotřebitelském prostředí

Spotřebitelské prostředí Obsahového centra obsahuje všechny metody potřebné k vyhledání obsahu:

• funkce procházení,
• Pokročilé a základní vyhledávací příkazy k nalezení součástí, které odpovídají příslušným parametrům.
• možnost Oblíbené k vytvoření vlastní osobní struktury složek se zástupci určitých součástí, rodin součástí nebo kategorií,
• možnost historie, která slouží k zobrazení 20 naposledy použitých součástí na panelu kategorie a rodiny.
• filtry k vyloučení nepoužívaných rodin, kategorií nebo norem,

AutoDrop a manuální umístění

AutoDrop je výchozí způsob umístění komponent Obsahového centra. AutoDrop automaticky zjistí geometrii pro umístění a úpravu velikosti, v závislosti na charakteristikách rodiny obsahu a zobrazí náhled doporučené velikosti a umístění. Následující typy normalizovaných součástí můžete umístit pomocí funkce AutoDrop: šrouby (kromě šroubů zahrnutých do kategorie Jiné), matice, podložky, svorníky, ložiska a pojistné kroužky.

Součásti Obsahového centra můžete umisťovat manuálně pomocí metod umisťování aplikace Autodesk Inventor. Chcete-li umisťovat součásti manuálně, vypněte funkci AutoDrop v dialogu Umístit z Obsahového centra. Chcete-li použít metodu manuálního umístění na určitou rodinu součástí, podržte klávesu ALT a klikněte na možnost OK (nebo dvakrát klikněte na rodinu).

Standardní a uživatelské součásti

Knihovny Obsahového centra obsahují dva typy rodin:

Standardní rodiny definují všechny parametry členů rodiny v tabulce rodiny. Když vyberete člena rodiny k umístění do sestavy, data člena rodiny plně specifikují normalizovanou součást.

Uživatelské rodiny obsahují jeden nebo více uživatelských parametrů, které jsou v šabloně rodiny namapované na geometrický parametr. V tabulce rodiny mohou existovat následující typy uživatelských parametrů: Rozsah číselných hodnot, sekvence číselných hodnot nebo booleovské hodnoty. Hodnotu uživatelského parametru zadáváte při umísťování součásti. Na základě stejného člena uživatelské rodiny lze vytvořit rozsáhlé množství různých součástí.

Ve výchozím nastavení jsou členové standardních rodin umísťovány jako normalizované součásti. Soubor normalizované součásti je vytvořen ve složce Content Center Files (tato složka je určena v projektu). Vlastnosti rodiny Název souboru a Název složky definují název a složku normalizované součásti. Normalizované součásti jsou pouze ke čtení a jsou upravovány pomocí příkazů Obsahového centra:

• Změnit velikost: Pokud změníte velikost součásti, v umístění Content Center files se automaticky vytvoří nový soubor součásti (s odpovídající velikostí součásti).
• Obnovit standardní komponenty: Pokud dojde ke změně příslušné rodiny v knihovně, normalizovanou součást lze obnovit pomocí příkazu Obnovit standardní komponenty.

Členové uživatelských rodin jsou umísťovány jako uživatelské součásti. Složku a název souboru uživatelského souboru součásti vybíráte při umísťování. S uživatelskými součástmi je nakládáno jako s běžnými soubory aplikace Autodesk Inventor.

Ve vhodných případech můžete členy standardní rodiny umísťovat jako uživatelské součásti a členy uživatelské rodiny jako normalizované součásti. Vyberte v dialogu Rodina možnost Jako běžný nebo Jako standard. Chcete-li změnit výchozí nastavení uživatelských rodin, nastavte v dialogu Možnosti aplikace na kartě Obsahové centrum možnost Běžná výchozí položka rodiny.

• Když umísťujete člena standardní rodiny jako uživatelskou součást, je nutné definovat název a složku souboru součásti. Soubor součásti není závislý na Obsahovém centru a lze ho ručně upravit.
• Když umístíte člena uživatelské rodiny jako normovanou součást, bude soubor součásti uložen do umístění Content Center files. Bude uložen do složky určené vlastností Název složky rodiny. Název souboru je automaticky vytvořen pomocí vlastnosti Název souboru. Umístěnou součást lze upravit pomocí příkazů Změnit velikost nebo Obnovit standardní komponenty.

  Poznámky:

  • Normalizované součásti Obsahového centra v prohlížeči sestavy označuje speciální ikona.
  • Uživatelské součásti Obsahového centra používají ikonu součástí aplikace Autodesk Inventor.
  • Ujistěte se, že je název souboru ve složce rodiny jedinečný. Pokud má výraz pro vlastnost Název souboru definovat v rámci uživatelské rodiny jedinečné názvy souborů, musí obsahovat všechny uživatelské sloupce. K zajištění jedinečnosti v Obsahovém centru musí názvy souborů také obsahovat identifikátory specifické pro příslušnou rodinu.
  • Pokud je do rodiny přidán nový uživatelský sloupec, při obnovení součásti na instanci souboru součásti bude použita výchozí hodnota nového sloupce.

Soubory normalizovaných součástí

Když do sestavy umístíte normalizovanou součást Obsahového centra, je ve složce Content Center Files vytvořen soubor součásti. Když později umístíte jinou instanci stejné součásti, soubor existující součásti je porovnán se součástí z knihovny. Pokud knihovna obsahuje novou verzi součásti, závisí další krok na možnosti aplikace Během umísťování obnovovat zastaralé normalizované součásti. Původní soubor součásti je buď automaticky nahrazen novým souborem součásti, nebo je použit soubor ze složky Content Center files.

Aby mohl být původní soubor součásti ve složce Content Center files, musí umožňovat čtení i zápis. Je-li jen ke čtení, vydejte soubor součásti (nebo jej změňte ke čtení i zápisu), aby nahrazení mohlo být dokončeno. Zůstane-li jen ke čtení, nahrazení součásti je zrušeno.

Následující příkazy vytvoří nebo nahradí soubor součásti ve složce Content Center files:

• Umístit z Obsahového centra
• Nahradit z Obsahového centra
• Změnit velikost
• Obnovit standardní komponenty
• Otevřít z Obsahového centra

Jestliže jsou soubory součástí Obsahového centra spravovány v aplikaci Autodesk Vault Basic, důvody chybějícího povolení k zápisu souboru mohou být následující:

• Zrušili jste vydání souboru kliknutím na možnost Ne v okně zpráv pro vydání z úložiště.
• V úložišti jste konfigurovali výzvu Úprava souboru na Odpověď = Ne a Četnost = Nikdy nevyzývat.
• Soubor součásti je vydán jinému uživateli v aplikaci Autodesk Vault Basic.

Umístění instancí standardních komponent

Standardní komponenty Obsahového centra lze vytvořit v místě uložení složky Content Center files definovaném v souboru Projekt aplikace Autodesk Inventor.

Když Obsahové centrum vytvoří komponentu, prohledá nejdříve vyrovnávací paměť dříve využívaného obsahu v umístění Content Center files. Toto vyhledávání vylepšuje přístupovou dobu často využívaných komponent. U každého jednotlivého projektu aplikace Autodesk Inventor lze nastavit jiné umístění Content Center files. Doporučujeme ale, abyste pro všechny projekty používali stejné umístění souborů Obsahového centra, protože tím optimalizujete výkon.

Výchozí místo uložení Content Center files lze definovat v dialogu Možnosti aplikace Autodesk Inventor. Výchozí místo uložení složky Content Center files bude automaticky použito u každého projektu, který má místo uložení Content Center files nastaveno na [Výchozí].

Tipy:

• Pokud je projekt aktivní, neměňte umístění složky Content Center files.
• Každý člen pracovní skupiny, který pracuje v prostředí úložiště (nebo v prostředí kteréhokoli jiného systému správy dat), musí k ukládání Content Center files používat místní složku. Systém pro správu dat řídí místní složku se Content Center files.

Normalizované součásti Obsahového centra v prohlížeči sestavy

Normalizované součásti umísťované z Obsahového centra jsou v prohlížeči sestavy označeny speciální ikonou:

	Normalizovaná součást Obsahového centra
	Pevná normalizovaná součást Obsahového centra
	Nepovolená normalizovaná součást Obsahového centra
	Nepovolená pevná normalizovaná součást Obsahového centra
	Normalizovaná součást Obsahového centra s vypnutou viditelností
	Pevná normalizovaná součást Obsahového centra s vypnutou viditelností

Poznámka: Součásti Obsahového centra umístěné jako uživatelské součásti mají v prohlížeči sestavy ikonu součásti aplikace Autodesk Inventor.

Reprezentace úrovně detailů součástí Obsahového centra

Reprezentace Všechna Obsahová centra vypnuta vypne všechny komponenty uložené v následujících dvou umístěních:

• výchozí složka Content Center files, určená na kartě Soubor dialogu Možnosti aplikace,
• složka Content Center files a určená v Možnostech složky aktuálního projektu.

Nebude-li komponent Obsahového centra uložen v jednom z těchto dvou míst, nebude potlačen.

iVlastnosti součástí Obsahového centra

iVlastnosti nelze upravovat u umístěných normalizovaných součástí, které jsou uloženy v umístění Content Center files.

Chcete-li nastavit iVlastnosti u rodiny součásti, namapujte příslušné sloupce tabulky rodiny na iVlastnosti pomocí Editoru Obsahového centra.

Tip: Chcete-li změnit iVlastnosti u umístěné součásti Obsahového centra, upravte odpovídající rodinu součásti a namapujte na iVlastnosti příslušné sloupce tabulky rodiny. Poté obnovte součást knihovny v sestavě pomocí příkazu Obnovit standardní komponenty.

Pracovní prvky v součástech Obsahového centra

Ve výchozím nastavení jsou všechny pracovní prvky pro umístěné normalizované součásti Obsahového centra skryté. Viditelnost pracovního prvku normalizované součásti v sestavě nelze měnit, protože normalizované součásti neumožňují úpravy.

U konkrétních členů rodiny můžete nastavit viditelnost pracovních prvků vytvořením sloupce viditelnosti v tabulce rodiny.
