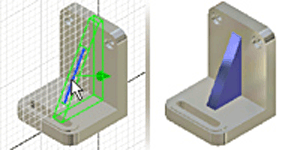

Položka Žebro slouží k vytváření žeber (uzavřené tenkostěnné podpůrné tvary) a lamel (otevřené tenkostěnné podpůrné tvary) pomocí otevřeného nebo uzavřeného profilu.
Žebra mohou mít tloušťku kolmo k náčrtové rovině a prodloužit materiál v náčrtu rovině. Žebra mohou také mít tloušťku v náčrtové rovině a prodloužit materiál kolmo k náčrtové rovině.
Žebra a lamely se často používají ve formách a odlitcích. V umělohmotných součástech se obecně používají k dosažení tuhosti a k zamezení ohýbání.
- Žebra mohou mít tloušťku kolmo k náčrtové rovině a prodloužit materiál v náčrtové rovině.
- Žebra mohou mít tloušťku v náčrtové rovině a prodloužit materiál kolmo k náčrtové rovině.
- Síť žeber vytváří sérii vzájemně se protínajících tenkostěnných podpěr.
Otevřený nebo zavřený profil umožňuje definovat řez žebrem nebo lamelou. Profil lze promítnout na další plochu. Definujte jeho směr (kvůli určení tvaru žebra nebo lamely) a tloušťku. K lamelám je možné přidat prvky zešikmení nebo nálitku.
Chcete-li vytvořit síť žeber, zadejte v náčrtu několik protnutých nebo neprotnutých profilů. Tatáž tloušťka a zešikmení (pokud je určeno) pak budou aplikovány v celé síti.
