Vazba shodnosti způsobí, že budou mít vybrané oblouky a kružnice stejný poloměr nebo vybrané čáry stejnou délku.
- Přejděte na pás karet a klikněte na
kartu Náčrt
panel Vazba
možnost Stejná
. - Klikněte na první kružnici, oblouk nebo úsečku.
- Klikněte na druhou křivku stejného typu, aby obě měly stejnou velikost.
Jestliže první vybraná křivka je úsečka, může být vybrána pouze úsečka. Jestliže první vybraná křivka je oblouk nebo kružnice, může být vybrán pouze oblouk nebo kružnice.
- Pokračujte v umísťování stejných vazeb nebo jedním z následujících způsobů činnost ukončete:
- Klikněte pravým tlačítkem a vyberte položku Hotovo.
- Stiskněte klávesu Esc.
- Vyberte další příkaz.

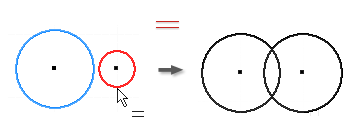

Názorná ukázka jak vytvořit stejnou vazbu
Poznámka: Chcete-li svázat několik oblouků nebo kružnic, takže budou mít stejný poloměr, nebo několika úseček, aby měly stejnou délku, vyberte geometrii a potom klikněte na příkaz Stejné.
