Nyní ke komponentám přiřaďte zatížení.
- Přejděte na panel Zatížení a klikněte na položku Síla

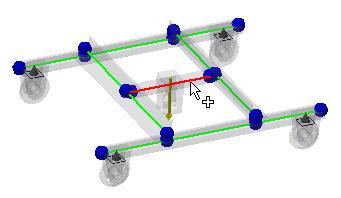

. Zobrazí se dialog s aktivním selektorem Počátek. - Vyberte střední nosník, kde působí síla.
- Zadejte v dialogu jako hodnotu parametru Velikost 500 N a hodnotu parametru Úhel roviny 0 stupňů. Poznámka: Úhel roviny určuje natočení roviny XY, kde síla působí. Úhel v rovině definuje úhel působící síly od osy Z.
- Kliknutím na tlačítko

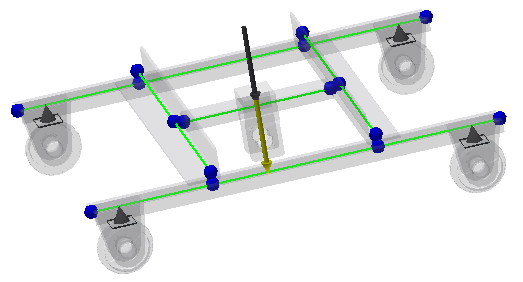

Další rozbalíte dialog a zobrazíte tak přídavné ovládací prvky k určování vektoru síly. V poli Odsazení zaškrtněte políčko Relativní. Sílu nyní můžete umístit doprostřed vybraného nosníku. Zadejte hodnotu 0,5 do pole Odsazení v horní části dialogu. Zavřete dialog Síla kliknutím na tlačítko OK.
