- Dvojitým kliknutím v prohlížeči na komponentu Vřeteno ji začnete upravovat.
- Klikněte na příkaz Parameters, umístěný na kartě Správa, a potom změňte parametr d4 na hodnotu 20 mm.
- V dialogu Parametry klikněte na tlačítko Hotovo.
- Kliknutím na panelu Rychlý přístup na tlačítko Návrat se vraťte do sestavy.
Všimněte si, že se v prohlížeči vedle Šroubového spoje:1 objeví ikona aktualizace. Šroub není dostatečně dlouhý, aby provedl spojení, a proto je nutné jej aktualizovat.
- V prohlížeči klikněte pravým tlačítkem na položku Šroubový spoj:1 a poté vyberte možnost místní nabídky Upravit pomocí aplikace Design Accelerator.

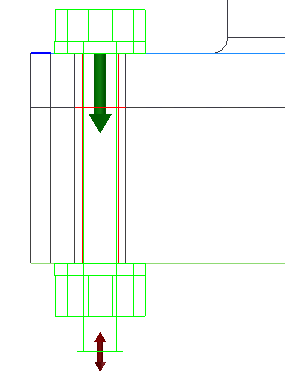

Generátor šroubového spoje automaticky zobrazí náhled dalšího dostupného rozměru obsaženého v Obsahovém centru. Náhled je zobrazen dostatečně dlouho, aby prošel šroubovými spoji, maticí a podložkami.

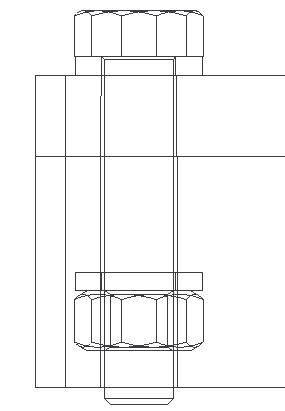

- Klikněte na tlačítko OK.
- V grafickém okně klikněte pravým tlačítkem na šroub nacházející se v sestavě Šroubový spoj:2, a poté pomocí Knihovny součástí vyberte možnost Upravit pomocí aplikace Design Accelerator.

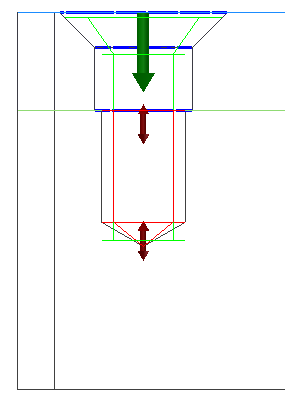

Jak šroub, tak slepá díra obsahují prvky pro uchopení. Abyste viděli uzly pro uchopení, můžete pohled přiblížit.

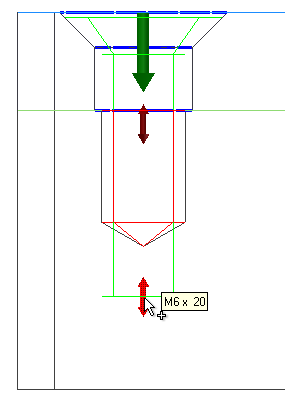

- Potažením horního prvku uchopení změňte délku šroubu.
Všimněte si, že se délka šroubu upraví na nejbližší dostupnou délku obsaženou v knihovnách Obsahového centra. V našem případě je nejbližší dostupná délka 20 mm.
Všimněte si také, že okamžitě po změně velikosti šroubu dojde k aktualizaci textu s popisem šroubu v dialogu generátoru.
