Vytvoření větracího otvoru pomocí mřížky

V další části vytvoříte mřížku větracího otvoru.

1. Ujistěte se, že je ve složce Objemová tělesa vypnutá viditelnost dolního objemového tělesa a tělesa s reliéfem. Zapněte viditelnost většího horního tělesa.
   Poznámka: Pokud vypnete viditelnost těles, aplikace Inventor je nezahrne do operací s prvky.

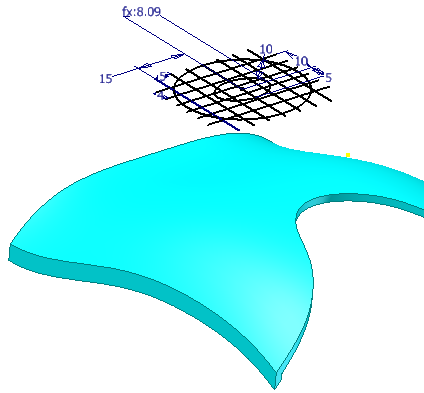

2. Zapněte v prohlížeči viditelnost náčrtu mřížky.

3. Na kartě 3D Model vyberte na panelu Plastová součást příkaz Mřížka.

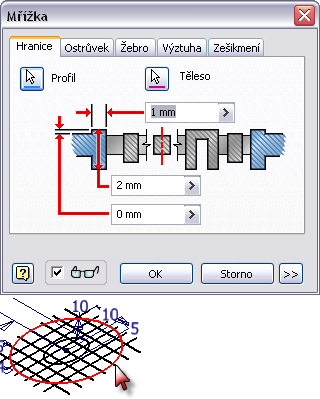

4. V náčrtu mřížky vyberte větší vnější elipsu, která bude vyhovovat výběru pro filu na kartě Hranice. Potvrďte výchozí nastavení velikosti.

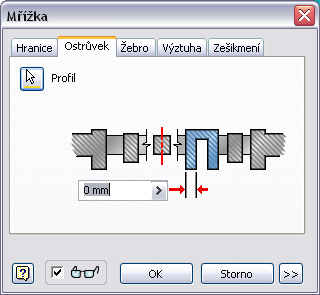

5. Přejděte na kartu Ostrůvek a vyberte menší středovou elipsu, která bude vyhovovat výběru pro filu. Potvrďte výchozí hodnotu 0 mm.

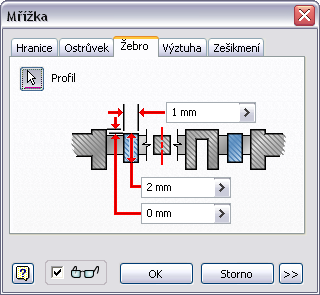

6. Přejděte na kartu Žebro a vyberte celou zbývající geometrii čáry, která bude vyhovovat výběru žebra. Potvrďte výchozí hodnoty velikostí.

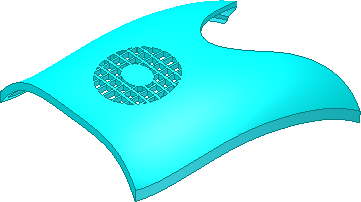

7. Kliknutím na tlačítko OK dokončete vytváření mřížky.

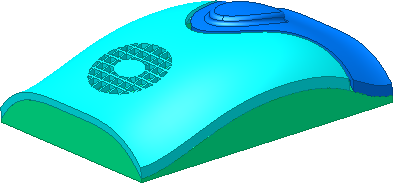

8. Zapněte viditelnost všech těles.
9. Uložte soubor.

Gratulujeme, právě jste dokončili výukový program Spline a povrchy.
