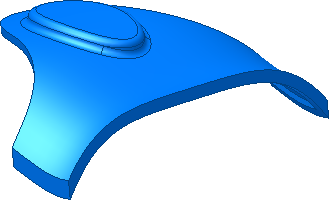

Vytvoření prvku reliéfu

V další části vytvoříte prvek reliéfu.

1. Zapněte v prohlížeči viditelnost náčrtu reliéfu.
2. Vypněte viditelnost spodního tělesa a většího horního tělesa.
   Poznámka: Vypněte viditelnost neúčastnících se těles, aby mohla aplikace Inventor automaticky vybírat tělesa, se kterými chcete pracovat.

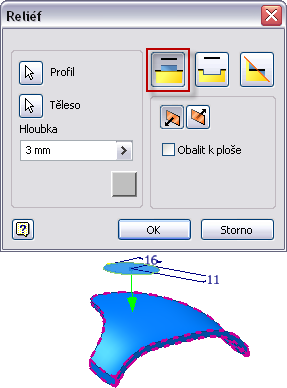

3. Spusťte příkaz Reliéf.
4. Nastavte položku Hloubka na hodnotu 3 mm.
5. Vyberte možnost Reliéf z plochy .

6. Kliknutím na tlačítko OK vytvoříte reliéfní prvek.
7. Spusťte příkaz Zaoblit.

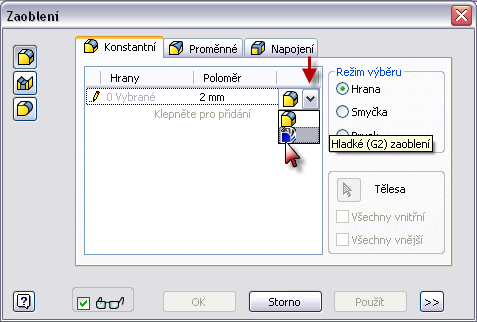

8. V dialogu Zaoblení zadejte ve sloupci Poloměr hodnotu 2 mm.
9. Vyberte z rozevírací nabídky typ zaoblení Hladká (G2).

   Kliknutím na ikonu tužky změňte režim výběru.


10. Vyberte horní a dolní hrany reliéfu a potom kliknutím na tlačítko OK vytvořte zaoblení.

11. Uložte soubor.
