Na pásu karet klikněte na
kartu Vedení potrubí
panel Trasa
Nová trasa
. - V dialogu Vytvořit novou trasu akceptujte výchozí název a umístění souboru trasy a klikněte na tlačítko OK.
Trasa potrubí je přidána do aktivního vedení a aktivována. Na pásu karet se zobrazí karta Trasa.
-
Na pásu karet klikněte na
kartu Trasa
panel Vytvořit
Trasa

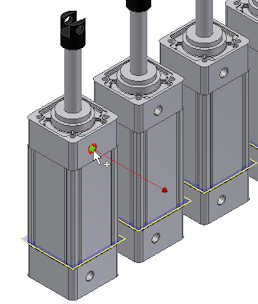

. - V grafickém okně si přibližte model. Poté zastavte kurzor nad geometrií kruhu prvního vzduchového válce jak je zobrazeno na následujícím obrázku. Pokud je to vhodné, klikněte pravým tlačítkem a vyberte položku Vybrat jiný směr.
- Kliknutím na kruhovou geometrii ji vyberte jako počáteční bod.
Tento bod je přiřazen ke komponentě, která obsahuje vybranou kruhovou hranu. Do trasy potrubí se přidá pracovní bod.

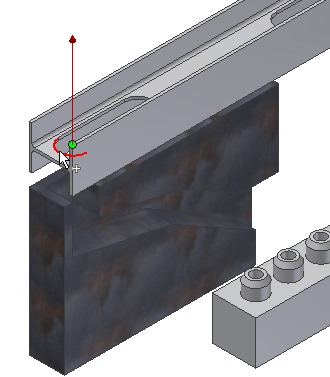

- Jako druhý bod trasy vyberte bod v rozšíření nebo existující geometrii. Chcete-li trasovat I-profilem, ponechte kurzor nad levým obloukem otvoru v I-profilu.
Aby byl oblouk zobrazen, otočte a přibližte pohled. Ujistěte se, že čára ukazuje ve směru požadované trasy.
Poznámka: Chcete-li obrátit směr zobrazené osy, stiskněte mezerník nebo použijte nástroj Vybrat další. - Kliknutím na kruhovou geometrii ji vyberte jako druhý bod.

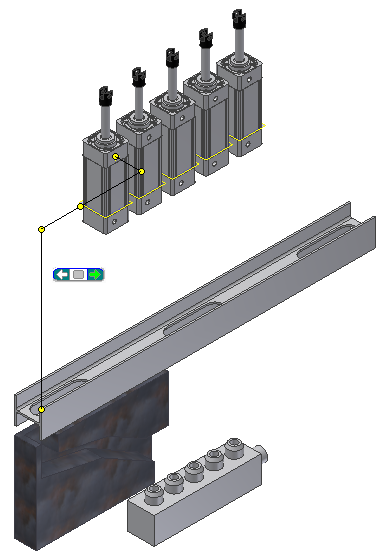

Až provedete výběr, k danému bodu se vygeneruje trasa a zobrazí se nástroj Vybrat další, aby bylo možné použít i jiné existující řešení. Kliknutím na šipky pro cházejte řešeními.

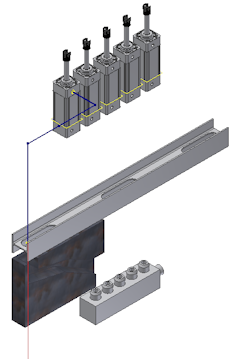

- Klikněte na zelenou oblast v nástroji Vybrat jiné a vyberte řešení z předchozího obrázku.
- V Prohlížeči modelu ověřte, zda byla přidána položka Automatická trasa v prohlížeči a zda obsahuje pět bodů trasy.
