Tvorba základního pohledu

První pohled v novém výkresu je základní pohled. Přejděte na pás karet a klikněte na kartu Umístění pohledů panel Vytvořit Základní a přidejte do výkresu další základní pohledy.

Základní pohled je výchozím pohledem pro další pohledy. Základní pohled:

  1. Přejděte na pás karet a klikněte na kartu Umístění pohledů panel Vytvořit Základní .
  2. Na kartě Komponent nastavte pohled:
    • Určete model nebo prezentační soubor.
      Poznámka: Příkaz Základní pohled implicitně vybere poslední aktivní dokument modelu jako zdroj pro umístění pohledu. Pokud je poslední aktivní dokument modelu uzavřen, žádný model není automaticky vybrán.
    • Chcete-li určit soubor modelu, klikněte na rozevírací šipku vedle možnosti Soubor. Klikněte na možnost Otevření existujícího souboru a vyhledejte soubor neuložený v úložišti. Klikněte na tlačítko Otevřít z úložiště a vyhledejte soubor v úložišti.
      Poznámka: Můžete vytvořit pohled součásti, která obsahuje jen náčrty. 2D náčrty musejí být rovnoběžné s pohledem.
    • V závislosti na typu souboru můžete také vybrat reprezentaci pohledu výkresu , člen iSestavy, polohovou reprezentaci, reprezentaci úrovně detailů, pohled plechu, skupinu svaru nebo pohled prezentace .
    • Vyberte orientaci pohledu v seznamu nebo klikněte na položku Uživatelský pohled a nastavte nestandardní pohled.
  3. Na záložce Stav modelu nastavte stav svařence, iSestavy nebo člena iSoučásti pro použití v pohledu výkresu. Dostupné možnosti závisí na typu souboru použitého k vytvoření pohledu.
  4. Na kartě Možnosti zobrazení nastavte pro pohled možnosti reference a zobrazení. Dostupné možnosti závisí na typu souboru použitého k vytvoření pohledu.
  5. Nastavte další možnosti:
    • Určete měřítko pohledu a zapněte nebo vypněte viditelnost popisku pohledu ve výkresu. Podle potřeby klikněte na položku Upravit popisek pohledu a v dialogu Formát textu upravte popis pohledu.
    • Chcete-li vytvořit současně základní pohled a promítnuté pohledy, nezapomeňte zaškrtnout políčko Vytvořit promítnuté pohledy ihned po vytvoření základního pohledu.

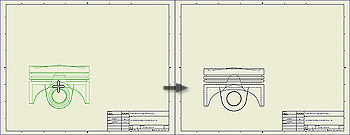

  6. V grafickém okně přesuňte náhled do požadovaného místa a poté kliknutím pohled umístěte.
Poznámka: Součásti, u kterých je možnost Struktura rozpisky nastavená na Referenční, nebudou zahrnuty do vzorce pro vytvoření výchozí velikosti ohraničujícího kvádru zobrazení. Referenční součásti lze proto v zobrazeních výkresu oříznout. Chcete-li zvětšit rozměry ohraničujícího kvádru zobrazení, zvyšte hodnotu Okraj na kartě Stav modelu dialogu Výkresový pohled.
Tip: Výchozí nastavení a hodnoty v dialogu Pohled výkresu jsou určeny platnou normou a lze je změnit pomocí Editoru stylů a norem.

Názorná ukázka tvorby základního pohledu
