Prostředí oprav

Do aplikace Inventor lze importovat data z jiných systémů CAD. Obvykle je soubory možné otevřít v prostředí součásti jako objemová tělesa. Při importu povrchů a drátového modelu jsou tyto položky v závislosti na možnostech vybraných při importu umístěny do prostředí součásti, oprav nebo do konstrukčního prostředí.

Nástroje a chování těles se v prostředí oprav a v konstrukčním prostředí liší.

Prostředí oprav:

• Používá rozšířené diagnostické nástroje a nástroje zacelení.
• Je zahrnuto v operacích a historii modelování.

Konstrukční prostředí:

• Není zahrnuto v historii modelu.
• Je zahrnuto v operacích modelování, pouze pokud jsou objekty zkopírovány do prostředí součásti.

Postup importu souborů:

Chcete-li přenést souboru a zobrazit výsledky rychle, otevřete model se všemi možnostmi kontroly a léčení ve vypnutém stavu.

Pokud model neobsahuje zřetelné chyby podobně jako na následujícím obrázku, zavřete soubor. Proveďte import pomocí možností Importovat do prostředí oprav, Více kompozitních prvků a Automaticky sešít a postoupit.

Poznámka: Možnost Více kompozitních prvků není u některých typů souborů k dispozici. Pokud daný typ souboru podporuje hladiny, úrovně nebo skupiny, výběr dané možnosti importuje data jako samostatné kompozitní prvky. Pokud data ve zdrojovém souboru nejsou rozdělena do různých hladin, úrovní nebo skupin, nebude mít výběr této možnosti vliv na počet vytvořených kompozitních povrchů.

Pokud lze součásti sešít do těles, operace opravy je dokončena.

Pokud některé nebo žádné z importovaných těles nelze sešít, opravte data po převodu v prostředí oprav. Nástroje v prostředí oprav poskytují největší kontrolu nad hodnotami tolerance. Můžete také přijmout nebo zamítnout změny, a dosáhnout tak optimálních výsledků.

Znovu otevřete soubor a povolte možnost Importovat do prostředí oprav. Model se zobrazí v prostředí oprav.

Pokud není k dispozici prostředí oprav, použijte na kartě 3D Model na panelu Povrch příkaz Oprava těles a vyberte základní těleso, které po převodu aktivuje prostředí oprav. Chcete-li přejít prostředí, klikněte v prohlížeči dvakrát na opravné těleso.

Pomocí prostředí oprav můžete analyzovat kvalitu importovaných dat a opravných povrchů nebo těles určených k použití při modelování součástí. Po opravě dat je opravené těleso zahrnuto do historie modelu.

Některé chyby se vyskytnou během převodu nebo jsou výsledkem volných technik modelování. Mezi tyto chyby patří:

• Povrchy nebo křivky, které protínají samy sebe
• Protínající se plochy
• Neurčitost modelování (různé topologické a geometrické chyby)
• Nepravidelné povrchy
• Směr normály plochy mířící nesprávným směrem
• mezery mezi povrchy,
• díry v površích.
• Překrývající se plochy

Tyto chyby lze zjistit a opravit pomocí specializovaných nástrojů, které se nacházejí v prostředí oprav.

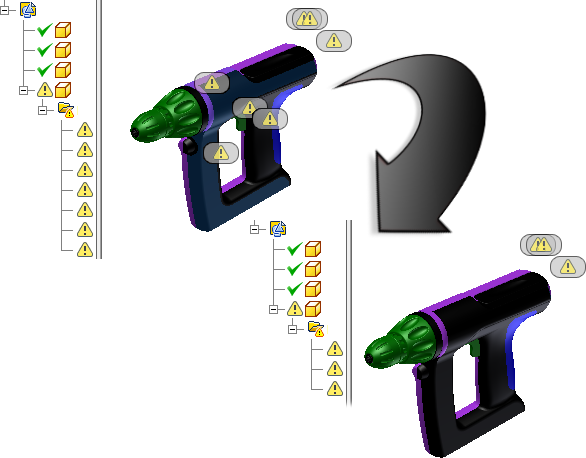

Možnost Najít chyby vyhledá na vybraném tělese chyby v topologii, geometrii a modelování.

Data jsou v prohlížeči označena následujícími ikonami:

	Geometrie bez chyb
	Geometrie, která vyžaduje další kontrolu
	Geometrie, která obsahuje chyby a vyžaduje opravu

Možnost Opravit chyby opraví chyby ve vybraných tělesech za použití hodnoty tolerance Povolená změna.

Poznámka: Chcete-li zobrazit počet chyb opravených zadanou hodnotou tolerance, použijte příkaz Analýza vybraných těles dříve, než kliknete na tlačítko OK.

K opravě dat, která nebyla opravena pomocí příkazu Opravit chyby, použijte nástroje povrchu.
