Orientujte pohled tak, aby odpovídal následujícímu obrázku. Příkaz Pero použijte k vytvoření kombinace pera a drážky na jedné straně krytu baterie ohraničeného dvěma rovinami.
- Vytvořte dvě pracovní roviny rovnoběžné s rovinnou stranou ploch krytu baterie ve vzdálenostech -15 mm.
- Klikněte na příkaz Pero.
- Na kartě Tvar se ujistěte, že je tlačítko Pero vybrané.
- Vyberte vnitřní hrany na vzdálenější straně křivky jako položku Hrany trajektorie.
- Vyberte možnost Vodící plocha a vyberte vedle vybrané hrany rovinnou plochu.
- Možnost Směrový vektor ponechte nezaškrtnutou.
- Zaškrtněte možnost Meze trajektorie a vyberte dvě roviny.

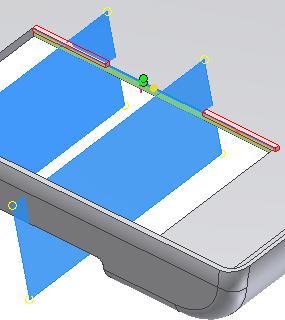

V náhledu jsou zobrazeny části pera, které byly vybrány (první a poslední). Pokud se náhled shoduje s následujícím obrázkem, výběr je správný. Pokud neodpovídá náhledu, klikněte na zelený a žlutý bod a změňte výběr.

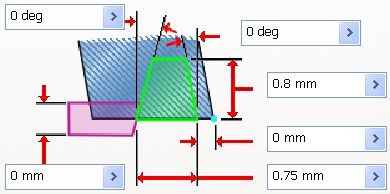

- Na kartě Pero proveďte následující nastavení:
- U položky Vnější úhel zadejte hodnotu 0 stupňů.
- U položky Vnitřní úhel zadejte hodnotu 0 stupňů.
- U položky Výška zadejte hodnotu 0,8 mm.
- U položky Šířka ramen zadejte hodnotu 0 mm.
- U položky Šířka zadejte hodnotu 0,75 mm.
- U položky Tolerance zadejte hodnotu 0 mm.
- Kliknutím na tlačítko OK dokončíte vytváření pera.
Pracovní roviny nejsou na obrázku znázorněny. Ponechte viditelnost pracovních rovin zapnutou a vytvořte sdružený prvek pera na dolním tělese.
- Vypněte viditelnost krytu baterie a zapněte viditelnost dolního tělesa.
Nyní na dolním tělese vytvoříme pro kryt baterie sdruženou drážku.
- Klikněte na příkaz Pero.
- Na kartě Tvar klikněte na tlačítko Drážka.
- Klikněte na tlačítko Hrany trajektorie a vyberte vnitřní hranu.
- Vyberte možnost Vodící plocha a vyberte vedle hrany rovinnou plochu.
- Ponechte nezaškrtnutou možnost Směrový vektor.
- Kliknutím zaškrtněte políčko Meze trajektorie a vyberte dvojici mezních rovin. Výchozí výběr dvojice vnějších segmentů drážky je správný.

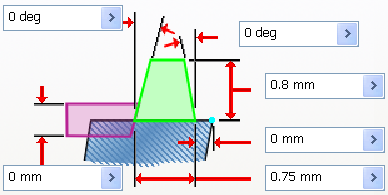

- Na kartě Drážka proveďte následující nastavení:
- U položky Vnější úhel zadejte hodnotu 0 stupňů.
- U položky Vnitřní úhel zadejte hodnotu 0 stupňů.
- U položky Výška zadejte hodnotu 0,8 mm.
- U položky Šířka ramen zadejte hodnotu 0 mm.
- U položky Šířka zadejte hodnotu 0,75 mm.
- U položky Tolerance zadejte hodnotu 0 mm.
- Kliknutím na tlačítko OK dokončete vytváření prvku drážky. Vypněte viditelnost pracovních rovin.
Na dalším obrázku jsou znázorněny prvky pera a drážky v pohledu řezu krytu baterie a dolního tělesa.
