Nyní vytvoříte pomocí prvku Západky na krytu baterie přidržovací mechanismus. Vypněte viditelnost dolního tělesa a zapněte viditelnost krytu baterie.
Nejdříve pro západkový uzávěr vytvoříme dva umísťovací body.
- Vytvořte 2D náčrt na ploché stěně úzké plochy tak, jak je znázorněno na obrázku. Ujistěte se, že je vnitřní hrana promítnuta tak, aby se mohly body náčrtu dotýkat hrany.

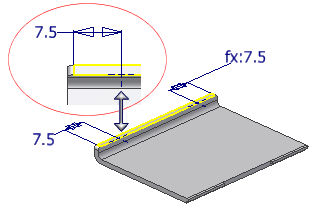

- Umístěte dva body náčrtu na vnitřní promítnutou hranu a pomocí kót určete jejich polohu ve vzdálenosti 7,5 mm od stran. Na následujícím obrázku je druhá kóta spojena s první kótou. Rovněž můžete umístit dvě nezávislé kóty (bez hodnoty fx na kótě).
- Dokončete náčrt.
- Klikněte na příkaz Západky.
- Vyberte styl Konzolové přizpůsobení smyčky.
- Na kartě Tvar proveďte následující nastavení:
- Jako těleso vyberte kryt baterie. Jedná-li se o jediné viditelné těleso, bude vybráno automaticky.
- Jako typ umístění vyberte možnost Z náčrtu.
- Vyberte dva body náčrtu jako středy. Jedná-li se o jediné zobrazené body náčrtu, budou vybrány automaticky.
- Klikejte na tlačítko Obrátit směr a v grafické oblasti na šipky směru zachycení, dokud nebudou oříznutí orientována podle následujícího obrázku.
- Na kartě Oříznutí proveďte následující nastavení:

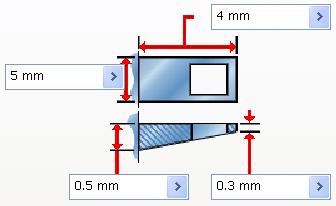

- U položky Délka spony zadejte hodnotu 4mm.
- U položky Šířka spony zadejte hodnotu 5mm.
- U položky Tloušťka spony u zdi zadejte hodnotu 0,5 mm.
- U položky Tloušťka spony u vrchní části zadejte hodnotu 0,3 mm.
- Na kartě Zachycení proveďte následující nastavení:

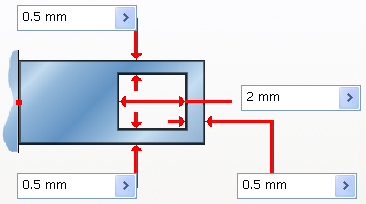

- U položky Šířka uchycení na obou stranách zadejte hodnotu 0,5 mm.
- U položky Délka otevření uchycení zadejte hodnotu 2 mm.
- U položky Šířka uchycení u vrchní části zadejte hodnotu 0,5 mm.
-
- Kliknutím na tlačítko OK dokončete vytváření oříznutí.
Mechanismus klapky na dolním tělese je možné modelovat vytvořením 2D náčrtu na vnitřní ploše dolního tělesa a pomocí promítnutých hran prvků západky vytvořit vysunutí. Na obrázku jsou k vysunutí přidána zaoblení, která umožňují zasunutí a vyjmutí krytu.
Kroky k vytváření prvku klapky v tomto cvičení nejsou uvedeny.
