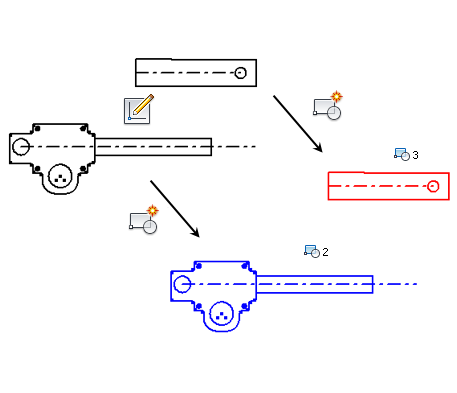

Vytvoření bloku náčrtu

Vytvoření bloku náčrtu

1. Otevřete nebo vytvořte 2D náčrt součásti.
2. Podle potřeby vytvořte geometrii náčrtu pro zahrnutí v bloku náčrtu.
3. Tento dialog otevřete tak, že na pásu karet kliknete na kartu Náčrt panel Rozvržení Vytvořit blok nebo kliknete pravým tlačítkem na složku Bloky v prohlížeči a vyberete položku Vytvořit blok.
4. Vyberte geometrii, která bude zahrnuta do bloku. Můžete vybírat jednotlivé geometrie nebo použít výběr pomocí okna.
5. Nepovinný parametr. Proveďte některý z následujících úkonů:
   • definujte název bloku,
   • Vyberte bod vložení.
   • Definujte popis bloku.
6. Kliknutím na tlačítko:
   • Použít můžete vytvořit blok a ponechat dialog otevřený k vytváření dalších bloků.
   • OK vytvoříte blok a dialog zavřete.
   • Storno dialog zavřete.

Vytvoření bloku náčrtu s předem vybranou geometrií

1. Otevřete nebo vytvořte 2D náčrt součásti.
2. Podle potřeby vytvořte geometrii náčrtu pro zahrnutí v bloku náčrtu.
3. Vyberte geometrii, která bude zahrnuta do bloku. Můžete vybírat jednotlivé geometrie nebo použít výběr pomocí okna.
4. Klikněte na kartu Náčrt panel Rozvržení Vytvořit blok nebo v prohlížeči klikněte pravým tlačítkem na složku Bloky a vyberte položku Vytvořit blok.
5. Nepovinný parametr. Proveďte některý z následujících úkonů:
   • Použijte příkaz Vybrat v poli Geometrii k přidání doplňující geometrie nebo úpravě výběrů.
   • Definujte název bloku.
   • Vyberte bod vložení.
   • Definujte popis bloku.
6. Kliknutím na tlačítko:
   • Použít můžete vytvořit blok a ponechat dialog otevřený k vytváření dalších bloků.
   • OK vytvoříte blok a dialog zavřete.
   • Storno zavřete dialog bez vytvoření bloku.
