- Opakujte kroky, které jste použili k vytvoření prvku stáčený pro fil, přičemž použijte koncovou plochu hrany prvního stáčeného pro filu jako novou náčrtovou rovinu:

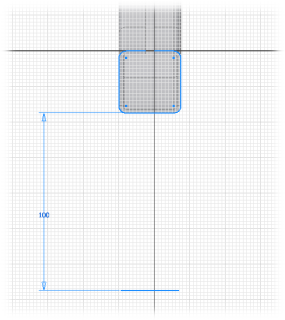

- Postupujte stejně jak dříve, promítněte vnější hrany materiálu plechu a potom přidejte přímý čárový segment. Tento přímý čárový segment musí být na straně dlouhého horizontálního promítnutí (a paralelní k němu) a posunutý o 100 mm. U předchozího stáčeného pro filu byla osa rotace na straně dvou krátkých horizontálních segmentů. Umístíte-li osu na opačnou stranu pro filu, směr rotace se po vytvoření tohoto stáčeného pro filu změní na opačný.
- Po dokončení náčrtu vytvořte prvek stáčený pro fil.
Hodnota válcovaného úhlu je 30 stupňů, je to tedy poslední hodnota použitá v tomto příkazu. Použijte ji pro tento druhý stáčený pro fil. Náhled by měl odpovídat následujícímu obrázku.
- Kliknutím na tlačítko OK vytvoříte druhý 30stupňový stáčený pro fil a dialog zavřete.
Jako poslední krok modelování použijete stejnou techniku tvorby náčrtu a promítání hran k vytvoření náčrtu, který použijete pro druhý pro filový ohyb.
