- Přejděte na pás karet a klikněte na
kartu Plech
panel Vytvořit
Stáčený profil
. Dialog Stáčený pro fil se zobrazí a vyzve k výběru otevřeného pro filu. - Přejděte do grafického okna a klikněte na hranu geometrie, kterou jste promítli do náčrtu. Vybraná geometrie se zvýrazní a aktivuje se výběrové tlačítko Osa.
- V grafickém okně klikněte na přímou čáru, kterou jste vytvořili rovnoběžně s promítnutou hranou a poté posunuli pomocí 100 mm kóty.
Zobrazí se 90stupňový průřez stáčeného pro filu. Zobrazený výsledek však není cílem tohoto cvičení.
- Vymažte výchozí hodnotu válcovaného úhlu 90 stupňů a do pole hodnoty zadejte 30 stupňů.

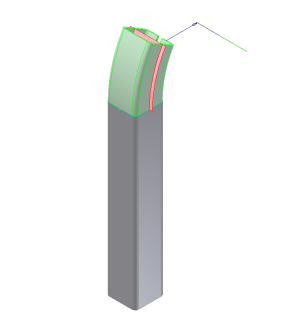

Náhled by nyní měl vypadat takto:
- Kliknutím na tlačítko OK vytvořte 30stupňový stáčený pro fil a dialog zavřete.
Nyní zopakujete tyto kroky s několika menšími rozdíly a vytvořte podobný stočený pro fil, který je natočený o 30 stupňů v opačném směru.
