Vytvořte sestavu s využitím funkcí modulu iLogic.
- Kategorie
-
Zkušení uživatelé
- Potřebný čas
-
40 minut
- Použitý soubor výukového programu
-
Soubor Manifold_Block.ipt
Poznámka: Klikněte na adresu http://www.autodesk.com/inventor-tutorial-data-sets-2014 a přečtěte si pokyny k instalaci požadovaných souborů výukových programů. Potom stáhněte datové sady výukového programu a pokyny k instalaci požadovaných výukových souborů a podle pokynů nainstalujte datové sady.
Kroky pro vytvoření sestavy zahrnují následující činnosti:
- Určení jak použít návrh v aktuální aplikaci a jak může být použit v budoucích aplikacích.
- Zapsání pravidel pro vaši sestavu v běžném „hovorovém” jazyce. Tato jednoduše zapsaná pravidla slouží jako vodítko, když vytváříte formální pravidla ve vašem návrhu pomocí jazyka pravidel modulu iLogic.
- Po zapsání pravidel v běžném jazyce umístíte komponenty do sestavy.
- Uchycení komponent pomocí vazeb a prověření zbývajících stupňů volnosti.
- Přidání více vazeb podle potřeby k úplnému uchycení všech součástí.

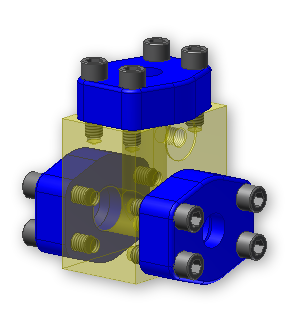

V tomto výukovém programu je sestava, kterou vytvoříte, jednoduchým rozloženým blokem s přírubovými tvarovkami upevněnými pomocí šroubů s válcovou hlavou s vnitřním šestihranem.
Cíle
- Přenos dat ze sestavy do jejích komponent
- Řízení konfigurace iSoučásti
- Změna kót pole komponent
- Vypnutí/zapnutí komponent
- Vypnutí/zapnutí vazeb
- Zápis dat do tabulkového pro cesoru aplikace Excel
- Aktualizování iVlastností
Předpoklady
- Znalost základních metod modelování sestavy v aplikaci Autodesk Inventor, například vytváření vazeb.
- Dokončení výukového programu Součást rozloženého bloku.
- Další informace naleznete v tématu nápovědy „Začínáme“.
Tipy pro navigaci
- Použitím tlačítek Další nebo Předchozí umístěných nalevo v dolní části stránky přejdete na další stránku nebo se vrátíte na předchozí.
