Tento blok je první součástí umisťovanou do sestavy.
- Zavřete všechny otevřené soubory aplikace Autodesk Inventor a zkontrolujte, zda jsou výukové programy iLogic 2012 nastaveny jako aktivní projekt.
- Vytvořte novou sestavu pomocí šablony Standard.iam.
-
Na pásu karet klikněte na
kartu Sestava
panel Komponenta
Umístit
. - V dialogu Otevřít dvojitě klikněte na soubor manifold_block.ipt. Toto je soubor součásti, kterou jste vytvořili ve výukovém programu Součást rozloženého bloku.
Ukotvený výskyt komponenty je umístěn v sestavě a počátek součásti je vyrovnán s počátkem sestavy.
- Pokud chcete zrušit umístění dalších kopií komponenty, klikněte pravým tlačítkem myši v grafickém okně a zvolte položku Hotovo.
- Pomocí příkazu Orbit nastavte orientaci rozloženého bloku, jak je znázorněno na obrázku.
Kromě tohoto bloku tato sestava obsahuje tři spojovací víka a tři sady šroubů k upevnění vík.
- Znovu zvolte příkaz Umístit a dvakrát klikněte na soubor union_cap.ipt.
Kopie komponenty se přichytí k ukazateli myši. a zobrazí se dialog Umístit standardní iSoučást.
- Klikněte na kartu Tabulka a vyberte člen iSoučásti Union-01 (číslo součásti U-050).

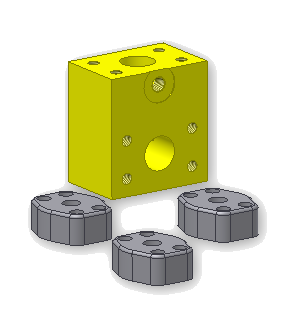

- V grafickém okně kliknutím umístěte kopii spojovacího víka blízko rozloženého bloku. Dalšími dvěma kliknutími přidejte spojovací víka do celkového počtu tří a pak kliknutím na příkaz Ukončit zavřete tento dialog.
Nyní můžete přidat šroubové komponenty.
- Znovu zvolte příkaz Umístit a dvakrát klikněte na soubor Screw.ipt.

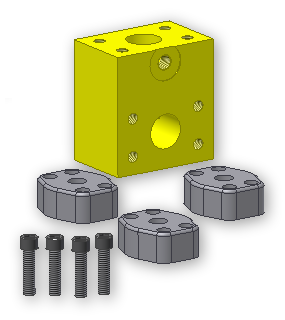

- V dialogu Umístit standardní iSoučást vyberte člen iSoučásti Šnek-01. V grafickém okně umístěte čtyři šrouby a pak kliknutím na příkaz Ukončit zavřete tento dialog.
- Uložte vaši sestavu jako my_manifold_block.iam.
Jste připraveni začít sestavovat komponenty a určovat jejich vzájemné vztahy.
