Přizpůsobit orientaci výkresového pohledu

Není-li potřebná orientace pohledu v seznamu orientací zobrazena, můžete nastavit uživatelský výkresový pohled. Klikněte na tlačítko Změna orientace pohledu v dialogu Výkresový pohled a v okně Uživatelský pohled zadejte vlastní orientaci.

1. Otevřete dialog Výkresový pohled:
   • Chcete-li vytvořit pohled, klikněte na kartu Umístění pohledů panel Vytvořit položku Základní na pásu karet.

     Poté v dialogu Výkresový pohled vyberte soubor modelu.

   • Chcete-li změnit orientaci existujícího pohledu, dvakrát klikněte na pohled.
2. V dialogu Výkresový pohled klikněte na tlačítko Změna orientace pohledu.
3. Pomocí příkazů na kartě Uživatelský pohled pásu karet nastavte orientace pohledu. Například:
   • Klikněte na kartu Uživatelský pohled panel Navigovat položku Otočit o úhel na pásu karet.

     Poté pomocí možností v dialogu Přírůstkové natočení pohledu nastavte orientaci modelu.

   • Kliknutím na kartu Uživatelský pohled panel Navigovat položku Zobrazit plochu otočíte plochu modelu k průmětně.
   • Kliknutím na kartu Uživatelský pohled panel Vzhled položku Perspektiva otočte model do perspektivní polohy.
     Poznámka: Z detailu lze vytvořit perspektivní pohled, ale nelze vytvořit jiné závislé pohledy. Poznámky v perspektivních pohledech jsou omezeny.
4. Kliknutím na kartu Uživatelský pohled panel Konec Ukončit uživatelský pohled potvrďte orientaci pohledu a zavřete okno Uživatelský pohled.
5. Kliknutím na tlačítko OK zavřete dialog Výkresový pohled.
   Poznámka: Je-li třeba, před kliknutím na tlačítko OK nastavte další možnosti v dialogu Výkresový pohled.

Tip: Je-li soubor modelu otevřen, můžete nastavit požadovaný pohled v modelu a poté umístit model do výkresu výběrem položky Aktuální ze seznamu Orientace.

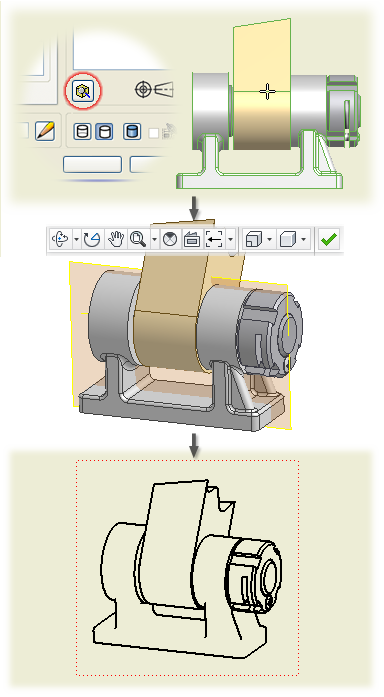

Ukázka změny orientace pohledu

Ukázka zarovnání podřazené orientace pohledu pod základní pohled
