Zarovnání, orientace a otočení výkresových pohledů

Většina závislých pohledů je vytvořena se zarovnáním na nadřazený pohled a dědí jeho orientaci pohledu. Orientaci a zarovnání pohledů ve výkresu můžete v případě potřeby změnit.

Zarovnání pohledu

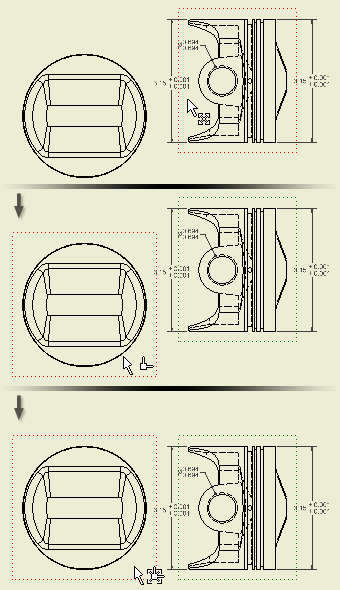

Zarovnání je vztah vazeb mezi závislým pohledem a jeho nadřazeným pohledem. Srovnaný pohled může být přesunut pouze v rámci svých vazeb. Jestliže je přesunut nadřazený pohled, srovnaný pohled se přesune, aby zachoval své srovnání. Tip: Chcete-li posunout pohled, klikněte a přetáhněte červený rámeček.

Existují čtyři možnosti vztahů zarovnání mezi závislým pohledem a jeho nadřazeným pohledem.

Vertikální zarovnání

Vertikálně srovnané pohledy sdílí stejnou hodnotu x počátku. Vertikálně srovnaný pohled může být přesunut pouze podél osy Y svého nadřazeného pohledu.

Horizontální zarovnání

Horizontálně srovnané pohledy sdílí stejnou hodnotu y počátku. Horizontálně zarovnaný pohled může být přesunut pouze podél osy X svého nadřazeného pohledu.

Poziční zarovnání

Polohově srovnané pohledy jsou srovnány k ose nebo hraně, která není ani horizontální ani vertikální. Například promítnutý izometrický pohled může být pozičně srovnán ke svému nadřazenému pohledu. Jestliže je nadřazený pohled přesunut, pozičně srovnaný pohled se přesune, aby zachoval svůj úhel od osy X nadřazeného pohledu. Poziční srovnání můžete vytvořit mezi jakýmikoli dvěma pohledy ve výkresu.

Tip: Chcete-li výkresový pohled zarovnat, klikněte na něj pravým tlačítkem, poté na položku Zarovnání a vyberte některou z možností Horizontální, Vertikální nebo Do pozice. Vyberte pohled, který chcete zarovnat. Pokud je pohled již zarovnán, je nutné existující zarovnání před vytvořením nového zrušit.

Zrušení zarovnání

Nesrovnané pohledy nemají definovány žádné vazby k ostatním pohledům. Nesrovnaný pohled může být volně přesunován na výkresovém listě, a pokud se přesunuje jeho nadřazený pohled, pozice se nemění.

Tip: Chcete-li odebrat vazby zarovnání a ponechat pohled nezarovnaný, klikněte na něj pravým tlačítkem, vyberte položku Zarovnání Přerušení. Vyberte pohled, který chcete osamostatnit. Můžete také dvojitým kliknutím na závislý pohled otevřít dialog Výkresový pohled. Poté zrušte zaškrtnutí políčka Zarovnání ze základního na kartě Možnosti zobrazení.

Orientace pohledu

Po vytvoření základního pohledu můžete v dialogu Výkresový pohled nastavit orientaci modelu. Můžete vybrat volbu ze seznamu Orientace nebo vytvořit pohled s uživatelskou orientací.

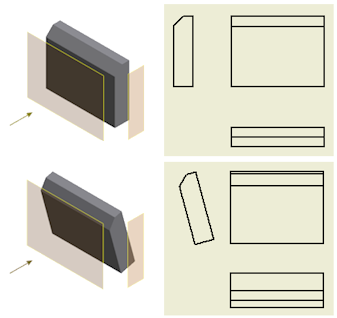

Orientace výkresového pohledu je obvykle odvozena od orientace modelu. Pokud je model v souboru sestavy nebo součásti otočen, orientace souvisejících výkresových pohledů se aktualizuje tak, aby odpovídala orientaci modelu. Tip: Chcete-li nastavit orientaci výkresového pohledu, změňte jeho orientaci nebo otočte pohled.

Tip: (Orientace podřazených pohledů) Jedna z voleb v dialogu Výkresový pohled určuje dědičnost orientace podřazených pohledů. Chcete-li změnit nastavení, kliknutím na podřazený pohled zobrazte dialog Výkresový pohled. Poté otevřete kartu Možnosti zobrazení a vyberte nebo zrušte výběr možnosti Orientace ze základny.

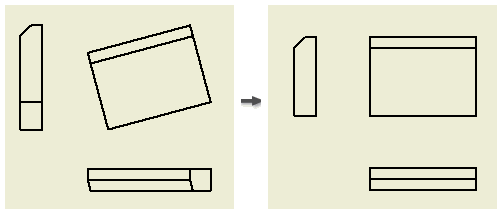

Otočení pohledu

Buď můžete otočit pohled, aby vybrané hrany byly vertikální či horizontální, nebo lze přesně otočit hrany zadáním konkrétního úhlu. Pohledem, který má závislý řez nebo pomocný pohled, nelze otáčet.

Ve výchozím nastavení mají nadřazený a podřazený pohled stejnou orientaci. Při otáčení nadřazeného pohledu můžete zachovat nebo přerušit zarovnání závislého pohledu (pohledů). Pokud otočíte podřazeným pohledem, stane se tento pohled nezávislým na nadřazeném pohledu.

Tip: Zarovnání závislého pohledu můžete obnovit dvojitým kliknutím na závislý pohled. Přejděte na kartu Možnosti zobrazení v dialogu Výkresový pohled a vyberte možnost Orientace od základny.
