Zobrazte výchozí nastavení zobrazení aktivní sestavy a vytvořte výkres formovací desky.
- Vytvořte výkres pomocí šablony Standard.idw.
-
Přejděte na pás karet a klikněte na
kartu Umístění pohledů
panel Vytvořit
možnost Formovací deska
. - V dialogu Zobrazení formovací desky zkontrolujte, že soubor je nastaven na Sestava_uzavření.iam.
- Klikněte na rozevírací nabídku Zobrazení formovací desky a zvolte Sestava svazku1. Kliknutím na tlačítko OK vytvořte zobrazení.

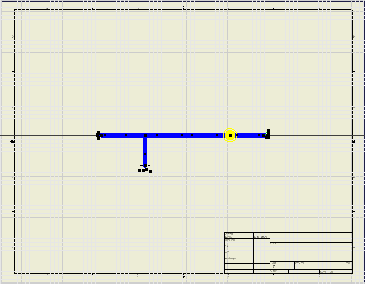

Bude vytvořen pohled výkresu formovací desky a náčrt formovací desky bude aktivní. Svazek bude umístěn do výkresu podle obrázku.
- Klikněte pravým tlačítkem myši v grafickém okně a zvolte položku Dokončit náčrt.
- Uložte svou práci zadáním názvu souboru Sestava svazku1.idw v podsložce Kabely a svazky.
