Kontrola zbývajících chyb

1. Zapněte v prohlížeči viditelnost složeného povrchu s chybami.

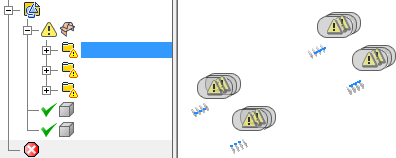

2. Rozbalením položky prohlížeče složeného povrchu zobrazte typy chyb a počet. Kliknutím na složku chyby nebo jednotlivé chyby je zvýrazníte v grafickém okně.

   Montážní úchytky obsahují mnoho chyb.
3. Na pásu karet klikněte na příkaz Zacelit chyby.
4. V grafickém okně nebo prohlížeči vyberte složené těleso.

   Dialog Zacelit chyby ukazuje, že bylo v tělese nalezeno 64 chyb. Neměňte výchozí hodnotu tolerance v dialogu Povolená změna.

5. Klikněte na tlačítko Analýza vybraných těles.

   Když je analýza dokončena, dialog zobrazí 12 opravených chyb v této povolené změně.

6. Kliknutím na tlačítko OK zacelíte chyby, které lze opravit v této toleranci.
7. Kliknutím na tlačítko Dokončit opravu ukončíte prostředí.

Některé chyby montážních úchytek jsou výsledkem selhání zaoblení tělesa stolu. Ostatní jsou výsledkem metod volného modelování. V tomto příkladu jsou ruční opravy zbývajících chyb časově náročné a nabízejí málo výhod. V tomto výukovém programu jsou příkazy k vytváření prvků použity k vytvoření jednoho upravitelného nahrazení. K vytvoření všech potřebných montážních úchytek jsou následně použity příkazy pole a zrcadlení.

1. Rozbalte složku Objemová tělesa a zapněte viditelnost podstavce stolu. Prohlédněte si orientaci montážních úchytek ve vztahu k podstavci.
   Poznámka: Po ukončení prostředí oprav je viditelnost objemového tělesa řízena ze složky Objemová tělesa.
2. Rozbalte složku Počátek.
3. V nástroji zobrazení klikněte na položku Zobrazit plochu a poté ve složce Počátek klikněte na položku Rovina XY.


   Stanoviště je ve směru Y téměř svislé, ale montážní úchytky jsou mírně nakloněny. V tomto směru můžeme náklon montážních úchytek ignorovat.


4. Klikněte na tlačítko Zobrazit plochu a ve složce Počátek vyberte položku Rovina YZ. I když je podstavec v tomto směru mírně nakloněn, je pro všechny prvky vytvořena zjednodušená montážní úchytka s jedinou dírou.

Poznámka: I když to není součástí tohoto cvičení, můžete určit přesné umístění jednotlivých děr následujícím způsobem:

• Poté, co pomocí pole vytvoříte první čtyři úchytky, vytvořte nový náčrt na ploše každé úchytky.
• Pomocí příkazu Promítnout říznuté hrany odkryjte přesné umístění trubky procházející jednotlivými úchytkami.

• Potom lze použít promítnutou geometrii nebo vytvořit o něco větší profil a jeho vysunutím pak vytvořit řez.
• Pomocí příkazu zrcadlení dokončete zbývajících 12 úchytek.
