Jak bylo zmíněno v úvodu, cílem je za pomoci řady geometrických konfigurací a kritérií součinitele bezpečnosti minimalizovat hmotnost. Sekce Vazby návrhu Parametrické tabulky umožňuje přístup ke kritériím výsledků. Postup přidání první vazby návrhu:
- Není-li Parametrická tabulka zobrazena, klikněte na panelu Správa na položku Parametrická tabulka.
- Klikněte pravým tlačítkem v části Vazby návrhu na řádek a vyberte položku Přidat vazbu návrhu.
- V sekci Komponenta výsledků dialogu Vybrat vazbu návrhu zvolte položku Napětí Von Mises. Volba Výběr geometrie je nastavena na hodnotu Veškerá geometrie. Klikněte na tlačítko OK. Komponenta výsledku je uvedena jako vazba návrhu.
- Na řádku Max. napětí Von Mises klikněte na buňku Typ vazby k přístupu k rozevíracímu seznamu. V rozevíracím seznamu vyberte položku Horní mez.
- Do buňky Mez zadejte hodnotu 4,5e+004.
- Do buňky Součinitel bezpečnosti zadejte hodnotu 1,5.
Přidejte Posunutí jako vazbu návrhu.
- Klikněte pravým tlačítkem na řádek a dále klikněte na tlačítko Přidat vazbu návrhu.
- V dialogu Vybrat vazbu návrhu zvolte položku Posunutí. Výchozí nastavení je Veškerá geometrie. Klikněte na tlačítko OK.
- V buňce Typ vazby zvolte položku Horní mez.
- Do buňky Mez zadejte hodnotu 0,01.
Přidejte Hmotnost jako vazbu návrhu.
- Klikněte pravým tlačítkem na řádek a dále klikněte na tlačítko Přidat vazbu návrhu.
- V dialogu Vybrat vazbu návrhu zvolte položku Hmotnost a pak klikněte na tlačítko OK.

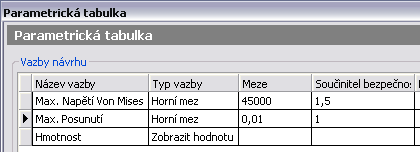

U vazby návrhu Hmotnost nechte typ vazby nastaven na Zobrazit hodnotu. Sekce Vazby návrhu Parametrické tabulky by měla vypadat následovně:
Zavřete tabulku.
