Vytvořte řadu geometrických konfigurací zahrnujících šířku komponent modelu k usnadnění optimalizace hmotnosti. Nejprve odhalte parametry modelu pro použití jako parametry simulace.
- V Prohlížeči Simulace rozbalte položku Base.iam a odhalte komponenty v sestavě. Klikněte pravým tlačítkem na položku base_plate:1 a zvolte příkaz Zobrazit parametry.

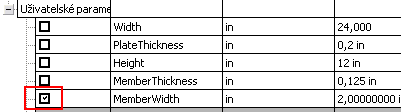

- V dialogu Vybrat parametry označte zaškrtávací políčko vedle parametru Šířka členu za účelem zahrnutí příslušného parametru do parametrické tabulky.
- Klikněte na tlačítko OK.
Definujte rozsah parametru.
- Na pásu karet na panelu Správa klikněte na položku Parametrická tabulka
. - V sekci Parametry na řádku base_plate: zadejte u parametru Šířka členu do buňky Hodnoty rozsah 1-2. Stisknutím klávesy Enter aktualizujte obsah řádků.
Jakmile je parametr definován, vytvořte parametrické konfigurace.
- V sekci Parametry klikněte pravým tlačítkem na položku Šířka členu a zvolte příkaz Vytvořit všechny konfigurace.

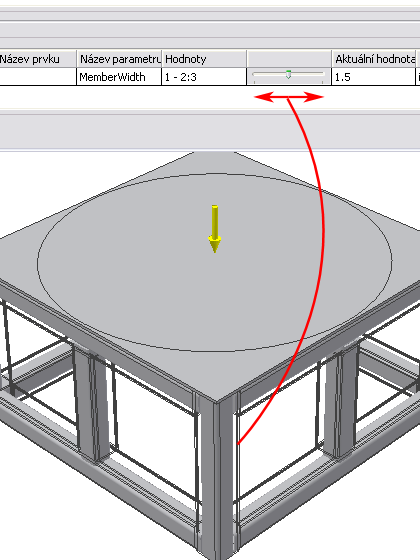

- Jakmile jsou vytvořeny konfigurace, můžete je pomocí posuvníku Aktuální hodnota zobrazit.
