Tvorba tabulkových iPrvků

Použijte jednu z následujících dvou metod. U obou metod se pomocí příkazu Extrahovat iPrvek uloží iPrvek do určeného umístění katalogu.

• Uložte sadu prvků jako iPrvek a otevřete soubor iPrvku ze účelem vytvoření tabulky.

nebo

• Vytvořte iSoučást řízenou tabulkou a uložte ji jako iPrvek řízený tabulkou. Použijte tuto metodu, chcete-li používat celou iSoučást jako iPrvek.

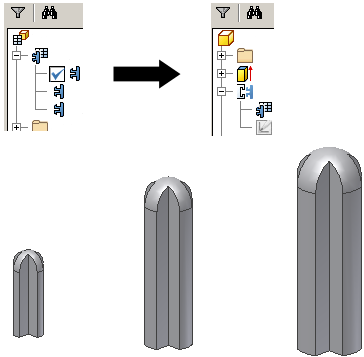

Převod iSoučásti na iPrvek řízený tabulkou

1. Vytvořte iSoučást, jak je uvedeno v postupu Vytvoření rodiny iSoučásti.
2. Příkaz Extrahovat iPrvek použijte k extrakci tabulky a obsažených prvků pro budoucí použití. Chcete-li extrahovat všechny prvky v součásti, vyberte základní prvek. Pokud má základní prvek geometricky závislé prvky, budou automaticky vybrány. V dialogu Extrahovat iPrvek je lze odstranit. V dialogu Extrahovat iPrvek není nutné provádět žádné změny.
3. Kliknutím na příkaz Uložit vytvořte soubor iPrvku.

Poznámka: Kromě souboru součásti neexistuje mezi původní iSoučástí a iPrvky žádné propojení.

Úprava tabulky iPrvku

Tabulku původní iSoučásti lze upravovat.

1. Otevřete soubor iPrvku.
2. Spusťte funkci Autor iPrvku.
3. Upravte tabulku.

Použití příkazu Extrahovat iPrvek k vytváření iPrvků řízených tabulkou

Vytvořte iPrvek obsahující všechny parametry, které má tabulkový iPrvek mít.

1. Přejděte na pás karet a klikněte na kartu Správa panel Autor Extrahovat iPrvek .
2. Uložte iPrvek do umístění katalogu.
3. Soubor zdrojové součásti uložte a zavřete.
4. Otevřete soubor iPrvku (s příponou .ide).
5. Na pásu karet klikněte na kartu iPrvek panel iPrvek Tabulka autora iPrvku .
6. Na kterékoli kartě můžete kliknout v pravém podoknu na pole Název a Výzva a přizpůsobit název a pokyny k umístění.
7. Na kartách Parametry a Geometrie nelze přidávat ani odebírat proměnné definované v seznamu iPrvků.
8. Na kartě Vlastnosti klikněte v levém podokně na vlastnost a poté ji kliknutím na šipku vpravo přidejte do podokna vpravo. Kliknutím na vlastnost nejvyšší úrovně, například Projekt, vyberte všechny vnořené vlastnosti najednou.
9. Na kartě Závity klikněte v levém panelu na specifikaci závitu a potom ji kliknutím na šipku vpravo přidejte do pravého panelu.
10. Na kartě Další klikněte do pole Název a zadejte vlastní položku a odpovídající výzvu.
11. Na kartě iPrvek je každý vybraný parametr záhlavím sloupce:
    • Klikněte pravým tlačítkem na číslovanou buňku a potom vložte sloupec, smažte vybraný sloupec nebo nastavte sloupec jako výchozí.
    • Pravým tlačítkem myši klikněte na nadpis sloupce a nastavte jej jako klíčovou hodnotu , uživatelský sloupec nebo zvolený sloupec odstraňte. U vlastního sloupce klikněte znovu pravým tlačítkem a potom určete rozsah hodnot.
12. V řádcích tabulky klikněte v buňkách a potom zadáním hodnot vytvořte jedinečné variace iPrvku.
13. Až skončíte, kliknutím na tlačítko OK převeďte iPrvek na tabulkový iPrvek.

Při použití tabulkového iPrvku v modelu vyberte danou verzi v dialogu Vložit iPrvek.

Poznámka: Chcete-li po úpravě a uložení tabulky zrušit změny, v nabídce Upravit vyberte možnost Vzít aktualizaci zpět.
