Těleso plochého kabelu je zarovnáno rovnoběžně se zářezem v konektoru plochého kabelu D-Sub. Plochý kabel lze ve vybraném bodě upravit pomocí řízení náklonu.

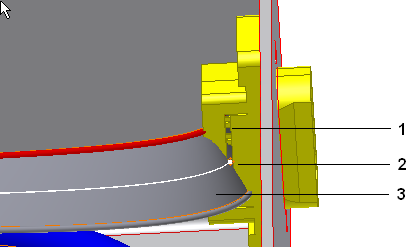

- Se stále aktivní sestavou svazku plochých kabelů přibližte zobrazení plochého kabelu D-Sub. Těleso kabelu (3) je natočeno s ohledem na drážku (1) na konektoru.
- Klikněte pravým tlačítkem myši na bod (2), který jste zvolili dříve a zvolte příkaz Upravit natočení.
- U vybraného bodu se zobrazí ovládací prvky řízení náklonu.

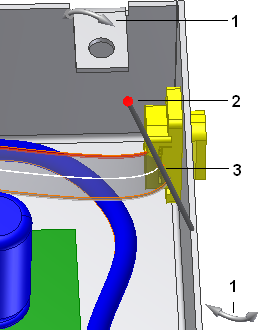

Uzly pro otáčení (1) umožňují změnu aktuální orientace. Červená kulička (2) označuje vodič jedna. Panel orientace (2) udává orientaci povrchu na plochém kabelu ve vybraném místě.

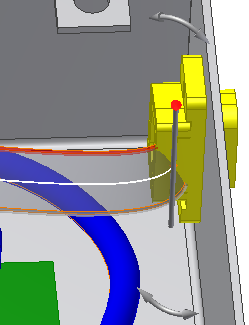

- Klikněte na ovladač otáčení a táhněte, dokud těleso plochého kabelu nebude vyrovnáno s drážkou a pak tlačítko myši uvolněte.Poznámka: Kliknutím na klávesu minus (-) nebo plus (+) lze podle potřeby zmenšit nebo zvětšit velikost natočení.
- Klikněte pravým tlačítkem myši a zvolte položku Použít.

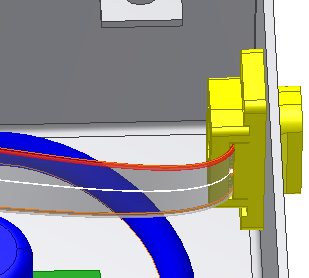

Těleso plochého kabelu se přepočítá podle nového umístění.
- Vraťte se do sestavy nejvyšší úrovně a uložte všechny soubory. Tato sestava bude použita v dalším výukovém programu.
