Úprava orientace a tvaru plochého kabelu

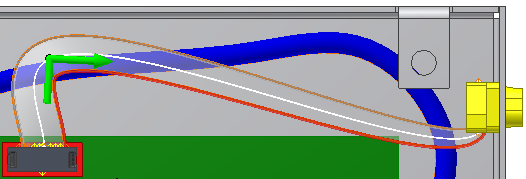

Přidáním jednoho ohybu k plochému kabelu ho vyrovnejte s drážkou u plochého kabelu DSub konektoru.

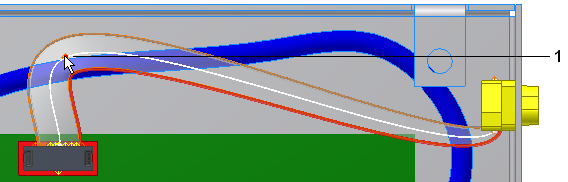

1. Klikněte na kartu Kabely a svazky panel Vytvořit Vytvořit ohyb a pak klikněte na první bod (1), který jste vytvořili.


   V místě ohybu se zobrazí šipka znázorňující směr dalšího pracovního bodu v trase plochého kabelu. To je správný směr pro tento ohyb.

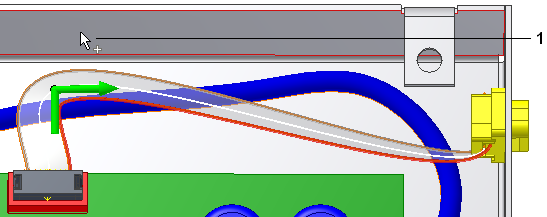

2. V dialogu pod položkou Vyrovnání klikněte na položku Dřík a klikněte na plochu ohrazení (1).

   Tím dojde k zarovnání dříku kolmo k vybrané ploše. Chcete-li dřík zarovnat rovnoběžně s existující geometrií, vyberte hranu.

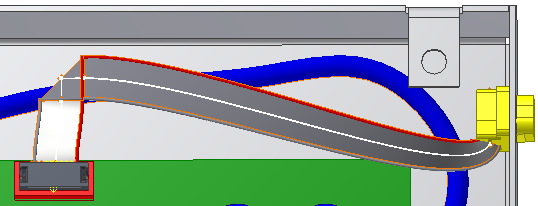

3. Kliknutím na tlačítko OK vytvořte ohyb s určeným směrem a vyrovnáním.
   Poznámka: Stejně jako při úpravách ostatních objektů svazku lze kliknout pravým tlačítkem myši na pracovní body plochého kabelu a pomocí příkazů Předefinovat bod a 3D posun/otočení přesunout body trasy. Pracovními body plochého kabelu nelze otáčet. V ohybech můžete manipulovat pouze s pracovním bodem použitým k vytvoření ohybu.

4. V prohlížeči rozbalte složku Ribbon Cables a příslušný plochý kabel. Měli byste uvidět PlochýKabel1, Ohnutí1 a PlochýKabel2.
