Vložením tří vazeb proti sobě uchyťte konektor plochého kabelu na místě. Následující kroky používají příkaz Uchytit pomocí vazby, ale můžete také použít příkaz Sestavit.
- Aktivujte sestavu nejvyšší úrovně Enclosure_Assembly.iam.
-
Přejděte na pás karet a klikněte na kartu
Sestava
panel Pozice
Vazba
. - Zkontrolujte, že je zvolena možnost Zobrazit náhled.

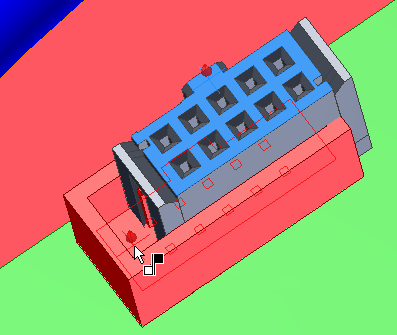

- Zkontrolujte, že je zvolena možnost Vazba proti sobě a první volicí tlačítko a pak klikněte na plochu konektoru plochého kabelu.

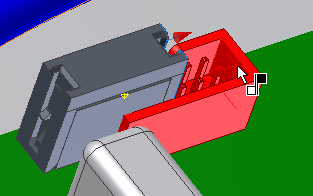

- Druhý výběrový nástroj je nyní aktivní. Klikněte na stěnu Kolíkového konektoru RC jako na geometrii, ke které bude konektor uchycen.

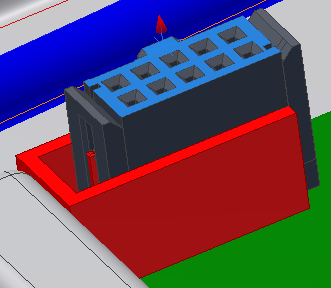

- Když náhled zobrazí, že se konektor přesunul na místo, kliknutím na tlačítko Použít vytvořte první vazbu proti sobě.

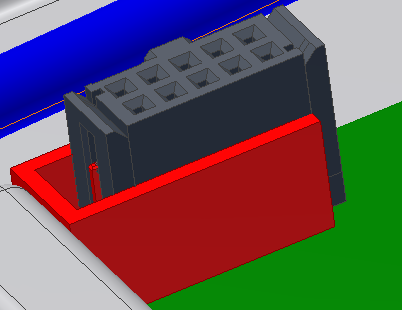

- U druhé vazby proti sobě klikněte na horní plochu konektoru plochého kabelu.

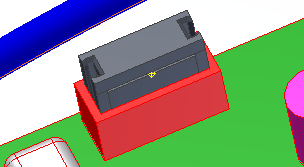

- Klikněte na dolní plochu Kolíkového konektoru RC.
- Když náhled zobrazí, že se konektor přesunul na místo, kliknutím na tlačítko Použít vytvořte druhou vazbu proti sobě.

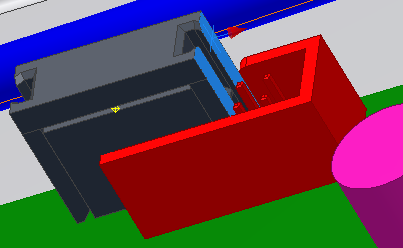

- U poslední vazby proti sobě klikněte na pravou stranu konektoru plochého kabelu.

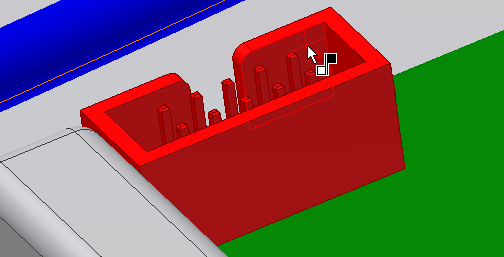

- Klikněte na vnitřní plochu Kolíkového konektoru RC.
- Když se konektor přesune na místo, klikněte na tlačítko OK.
