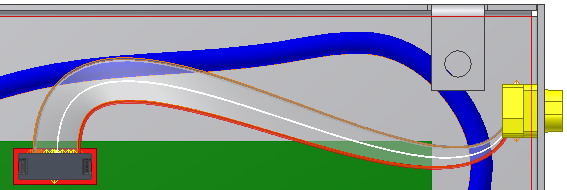

Vytvořte plochý kabel mezi počátečním a koncovým konektorem.
- Aktivujte sestavu plochých kabelů.
-
Na pásu karet klikněte na
kartu Kabely a svazky
panel Vytvořit
Vytvořit plochý kabel
. - Zkontrolujte, že kategorie je nastavena na Výukový program a název na 28-AWG-9-Conductor.
- V grafickém okně vyberte počáteční konektor (1) a koncový konektor (2).

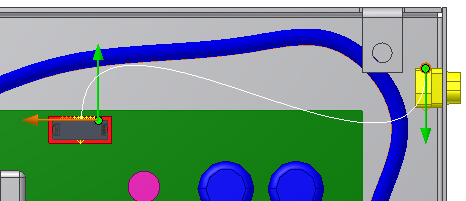

Zobrazí se směrové šipky a vyhlazená čára. Zelená šipka označuje směr konektoru ven. Oranžová šipka znázorňuje orientaci šířky tělesa plochého kabelu. Spline označuje počáteční tvar plochého kabelu.
-

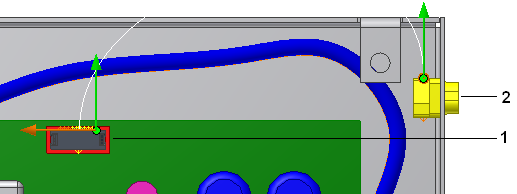

Koncový konektor směřující ven není správný. Kliknutím na nástroj směru ven v oblasti koncového konektoru změňte směr.
- klikněte na tlačítko OK.
Dosud pracujete v režimu tvorby plochého kabelu a přidáním středových bodů můžete změnit aktuální tvar.
- Klikněte pravým tlačítkem myši, zvolte příkaz Upravit odsazení a zadejte hodnotu 0,500 palce.
- Kliknutím do grafického okna přidejte dočasný bod (1) k ovládání tvaru dráhy plochého kabelu k výchozímu konektoru.
- Kliknutím do grafického okna lze ovládat tvar dráhy ke koncovému konektoru. Tentokrát klikněte na existující pracovní bod (2).
- Klikněte pravým tlačítkem myši a zvolte příkaz Dokončit.
