Průzkum, léčení a zpevnění podstavce

1. Klikněte na příkaz Sešít.
2. Klikněte na možnost výběru Těleso a pak vyberte v grafickém okně podstavec.
3. Neměňte výchozí nastavení (0,0004 palce) položky Vyplnit mezery menší než.
4. Klikněte na položku Najít zbývající mezery a volné hrany.

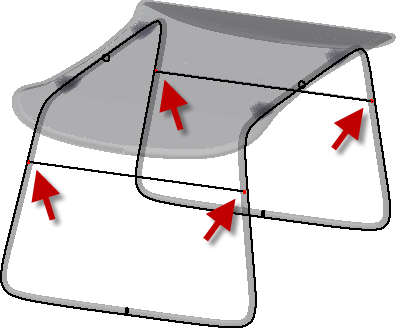

   Všimněte si, že volné hrany jsou zvýrazněny na všech místech, kde příčná tyč protíná podstavec.


5. Klikněte na tlačítko Storno.

   Přibližte si jeden z konců příčné tyče. Všimněte si, že prochází odvěsnou. Protínající se plochy brání tomu, aby se z podstavce stalo těleso, a to do doby, než budou příčné tyče oříznuty do průsečíku s odvěsnami.


6. Na pásu karet klikněte na položku Průnik ploch.
7. V dialogu nastavte u možnosti výběru položku Plocha a u možnosti Metoda položku Oříznout.
8. Jako první vyberte příčnou tyč, která je vám nejblíže.
9. Klikněte na odvěsnu poblíž příčné tyče.

   Při druhém výběru je příčná tyč oříznuta a dialog zůstane otevřený.
   Poznámka: Aplikace Inventor používá vybrané umístění jako „stranu k uchování“. Pokud je oříznuta chybná strana, vraťte operaci zpět a vyberte jiné umístění na ploše či tělesu.
10. Zopakujte operaci a ořízněte další tři průsečíky.
11. Skončete kliknutím na tlačítko Hotovo.
12. Klikněte na příkaz Sešít.
13. Nastavte možnost Vybrat na položku Těleso a potom klikněte na podstavec.
14. Klikněte na položku Najít zbývající mezery a volné hrany. Nejsou zobrazeny žádné mezery nebo otevřené hrany.

15. Kliknutím na tlačítko OK přišijete podstavec k tělesu. V prohlížeči se zobrazí zdravé těleso.
16. V prohlížeči klikněte na těleso pravým tlačítkem a vypněte viditelnost.

Poznámka: Viditelnost modelu tělesa v prostředí oprav můžete určit kliknutím pravého tlačítka myši na těleso v prohlížeči. Po ukončení prostředí oprav je viditelnost objemového tělesa řízena ze složky Objemová tělesa v horní části prohlížeče.
