Konektory se umísťují do sestavy a zavazbují stejně jako běžné součásti aplikace Autodesk Inventor. Po umístění se sestavou svazku vytvoříte specifické označení odkazu pro každý výskyt této součásti v rámci sestavy svazku.

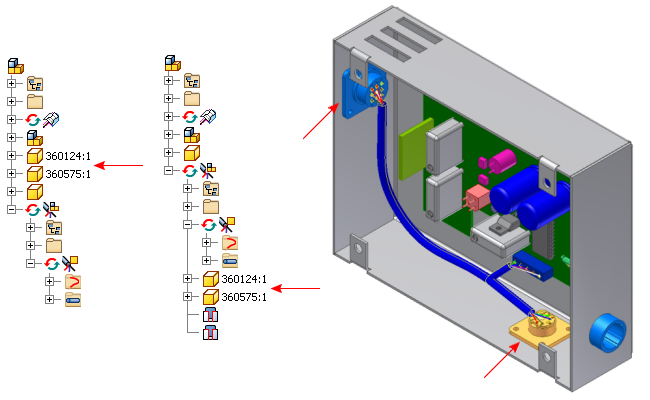

Konektory můžete umístit kdekoliv ve struktuře sestavy. Lze je umístit mimo sestavu svazku nebo snížit jejich úroveň do sestavy svazku, záleží na tom, jak chcete vytvořit dokumentaci svazku sestavy. Konektory, které se již nacházejí v podsestavách, tam mohou zůstat.
Jestliže je konektor fyzickou součástí svazku, zvažte jeho přímé přidání do odpovídající sestavy svazku. Objekt, například svorkovnice, který není součástí svazku, pravděpodobně nepatří do sestavy svazku. Postup přidávání vodičů je stejný pro oba případy.
Jestliže opětovně používáte sestavu nejvyšší úrovně, která obsahuje sestavu svazku, doporučujeme snížit úroveň konektorů na sestavu svazku. V modulu Kabely a svazky lze pomocí příkazu Uložit kopii jako zkopírovat sestavu nejvyšší úrovně a její obsah (sestava svazku, další podsestavy atd.). Pak ji můžete znovu použít v další sestavě.
Při umísťování konektorů sestavy svazku a vytváření příslušných vazeb berte v úvahu následující informace:
- Když jsou konektory umístěny v sestavě svazku, mohou být vázány k objektům v sestavě nejvyšší úrovně jen při úpravách sestavy nejvyšší úrovně. Konektory nelze vázat při úpravách sestavy svazku.
- Je dobrou praxí umístit konektory ve vašem počátečním návrhu do sestavy nejvyšší úrovně bez vazeb. Pak si budete jistí, zda umístit sdružené konektory jako podřízené v sestavě nejvyšší úrovně nebo v sestavě svazku. Tímto způsobem můžete snížit úroveň konektorů do sestavy svazku před vytvořením svazku bez ztráty vazeb. Všechny informace RefNav přidané ke konektoru se při snížení úrovně ztratí a musejí být upraveny, aby byl RefNav znovu přiřazen ke svazku. Všechny vodiče nebo kabely připojené ke konektorům v době, kdy je snížena jejich úroveň, jsou volné. Jejich úpravou můžete změnit přiřazení vodičů k svorkám konektoru. Krátce shrnuto, nejlepší je nastavit strukturu sestavy předtím, než použijete vlastnosti svazku a než vytvoříte vodiče.
- Vazby umístěné v sestavě svazku poskytují více flexibility pro jednotlivé komponenty ve svazku, aby se přizpůsobily změnám v sestavě. Jako pevné těleso se změnám nepřizpůsobují. Například u sestavy nejvyšší úrovně, když provedete vazbu k subsestavě, všechny součásti v subsestavě se pohybují jako jedno pevné těleso. V případě sestavy svazku je možné zajistit všechny konektory v podsestavě vazbami k různým místům, takže se každý konektor může adaptovat nezávisle na ostatních. Nebudou se pak pohybovat jako tuhé těleso.
