Pro vytvoření tras vodičů ve vašem digitálním prototypu nejdříve vytvořte a umístěte elektrické součásti nebo konektory. V modulu Kabely a svazky aplikace Autodesk Inventor určete a označte body spojení na konektoru a nastavte vlastnosti pro svorky a součást.

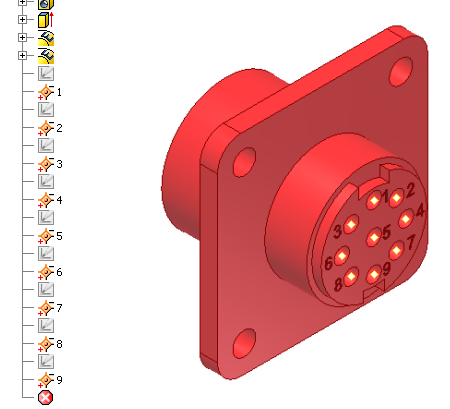

Konektory jsou běžné součásti nebo iSoučásti aplikace Autodesk Inventor s rozšířenými vlastnostmi s definovaným jedním nebo více body spojení vodičů známými jako svorky. Konektory jsou jediné komponenty svazku, které nejsou vytvořeny v souvislosti se sestavou svazku. Konektory jsou vytvářeny úpravou běžných součástí aplikace Autodesk Inventor. Během úprav součástí určíte speciální pracovní body nazývané svorky, zadáte požadované vlastnosti a podle potřeby přidáte dodatečné uživatelské vlastnosti. Svorky lze definovat a upravovat samostatně nebo jako skupinu. Jakmile elektrickou součást nadefinujete, je umístěna do sestavy.
Indikátor reference jednotlivých výskytů nebo skupin je vyžadován u každé sestavy svazku, v níž je použita elektrická součást, nikoliv u každého výskytu součásti.
