Geometrie vysunutí

1. Stisknutím klávesy E na klávesnici aktivujte dialog Vysunutí.

   Stejně jako u předchozího cvičení i zde musíte vybrat každou oblast uvnitř obdélníku 6 x 6. V tomto případě zde existují tři.

2. Pokud si chcete usnadnit výběr první oblasti, klikněte na položku Přiblížit okno na panelu navigace v grafickém okně. Poté oblast zvětšete přetažením nástroje Přiblížit okno okolo oblasti. Kliknutím na následující obrázek si přehrajte animaci, která znázorňuje použití nástroje Lupa okna a správné provedení voleb.

3. Po provedení výběru klikněte na položku Přiblížit vše a přizpůsobte tak velikost geometrie velikosti grafického okna.

   Podobně jako u předchozích cvičení použijete kótu existujícího náčrtu jako vzdálenost vytvářeného vysunutí.

4. V poli Meze dialogu Vysunutí nebo pomocí textového pole v zobrazení na kreslící ploše zvýrazněte hodnotu 1 palec a poté v horním pohledu zobrazeném v okně náčrtu vyberte kótu 4,00.

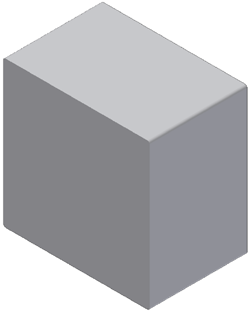

5. Kliknutím na tlačítko OK vytvořte pevné vysunutí o hloubce 4 palce.
6. V případě potřeby můžete stisknutím klávesy F6 umístit součást do výchozího pohledu.
