Dále vytvoříte zaoblení na dvou smyčkách hran přední a zadní plochy. Stejně jako předtím, při určování velikosti zaoblení odkazujete na kóty obsažené v načteném náčrtu.
- V prohlížeči rozbalte prvek součásti s názvem Vysunutí1.

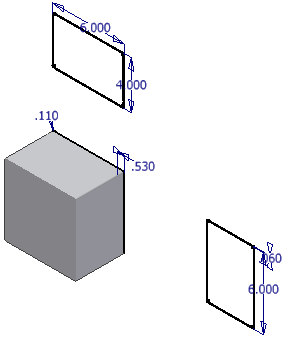

- Klikněte pravým tlačítkem na možnost Náčrt1 a poté vyberte možnost místní nabídky Viditelnost.
- Klikněte na příkaz Zobrazit vše
.
- Klikněte na příkaz Zaoblení na pásu karet
, nebo klikněte pravým tlačítkem a vyberte ve směrové nabídce možnost Zaoblení. - Vyberte přední smyčku hran krytu (hrana naproti plochy s náčrtem).
Náhled zaoblení je zobrazen v grafickém okně.
- Zvýrazněte hodnotu Poloměr v dialogu Zaoblení nebo klikněte do textového pole v zobrazení na kreslicí ploše a vyberte hodnotu poloměru 0,110 definovanou konstruktérem, který původně vytvořil výkres DWG.
- Kliknutím na tlačítko OK vytvořte zaoblení.
