Vytvoření dalšího nástroje rozdělení.

V další části vytvoříte spline pro fil a povrch pro další nástroj rozdělení.

1. Vytvořte nový náčrt na dolní straně součásti.

2. Zorientujte pohled součásti tak, jak je znázorněn na následujícím obrázku s širokým koncem vpravo.

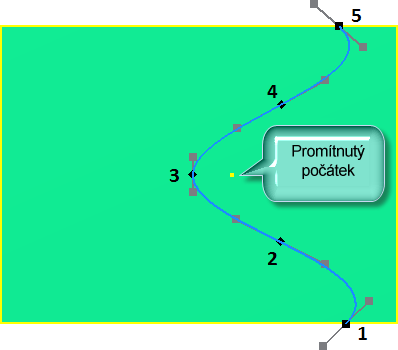

3. Vytvořte spline pomocí pěti bodů podle následujícího obrázku. Dvojitým kliknutím na poslední bod vytvořte spline. Není nutné, aby uzly vaší křivky spline přesně odpovídaly obrázku.

4. Umístěte vertikální vazbu mezi následující body vyhlazení:
   1. 1 a 5
   2. 2 a 4
5. Umístěte horizontální vazbu mezi bod vyhlazení 3 a promítnutý bod počátku.

6. Zapněte jednou z následujících metod všechny lineární uzly na spline:
   1. Klikněte pravým tlačítkem a z místní nabídky vyberte položku Aktivovat uzel.
   2. Stiskněte a přetáhněte kdekoliv na uzlu.
7. Klikněte pravým tlačítkem na bod vyhlazení a vyberte položku Křivost.
8. Umístěte vertikální vazby k uzlu středového bodu a dvou koncových bodů.

9. Umístěte na každý lineární uzel bezrozměrnou kótu 1.
10. Umístěte kótu poloměru 12 mm na uzel křivosti středního bodu vyhlazení. Pokud se spline mírně liší od následujícího obrázku, nehraje to roli.

11. Přidejte podle následujícího obrázku úhlovou kótu 34 stupňů mezi lineární uzly a hrany součásti.
12. Okótujte body vyhlazení podle následujícího obrázku.

13. Dokončete náčrt.

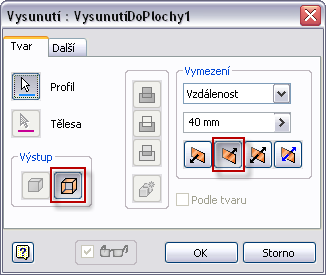

14. Spusťte příkaz Vysunutí. Nastavte v poli Výstup možnost Povrch a vyberte křivku spline, která bude vyhovovat výběru pro filu. Položku Vzdálenost nastavte na hodnotu 40 mm. Obraťte směr vysunutí tak, aby pro fil pro tínal existující tělesa. Kliknutím na tlačítko OK vytvořte povrch.


15. Uložte soubor.
