Rozdělení součásti na dvě objemová tělesa

Vnitřek součásti je nyní dutý. V další části cvičení použijte pracovní postup shora dolů k rozdělení součásti na několik objemových těles.

1. Na panelu Povrch vyberte příkaz Zesílení/Odsazení.

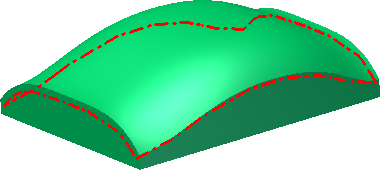

2. V grafickém okně vyberte horní povrch součásti, který bude splňovat výběr.

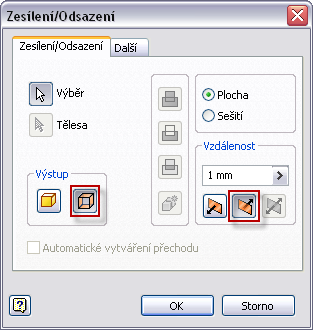

3. V dialogu vyberte v poli Výstup položku Povrch. Zadejte hodnotu vzdálenosti 3 mm. Pomocí šipky pro obrácení směru odsaďte povrch směrem dovnitř součásti.

4. Kliknutím na tlačítko OK vytvořte odsazený povrch a příkaz dokončete.
5. Zvýrazněním nového povrchu v prohlížeči ho zobrazte.

6. Na panelu Povrch rozbalte všechny dostupné příkazy kliknutím na šipku rozevíracího seznamu.
7. Vyberte z rozevírací nabídky příkaz Prodloužit.

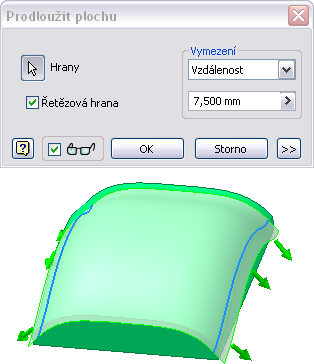

8. Vyberte dvě vnější hrany odsazeného povrchu, které budou vyhovovat výběru položky Hrany. Určete hodnotu odsazení 7,5 mm. Kliknutím na tlačítko OK tento příkaz dokončete.

9. Spusťte na panelu Změnit příkaz Rozdělit.

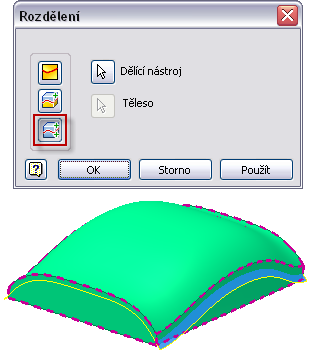

10. V dialogu vyberte možnost Rozdělit těleso.
11. Jako dělicí nástroj vyberte odsazený povrch.

12. Kliknutím na tlačítko OK rozdělte součást na dvě tělesa a příkaz dokončete.
13. Vypněte v prohlížeči viditelnost odsazeného povrchu. Protože jsou pro tažené hrany závislé na odsazeném povrchu, původní povrch řídí viditelnost prvku.
14. Rozbalte v prohlížeči složku Solid Bodies. V aktuálním souboru se nachází dvě objemová tělesa. Můžete samostatně řídit viditelnost a barvu každého tělesa.

15. Uložte soubor.
