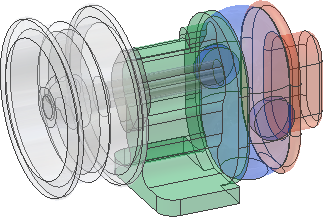

Součást obalu je soubor odvozené součásti na disku, jehož úpravou a přepočítáním lze změnit součást. Původní součást obalu na dalším obrázku obsahuje díry. Protože tyto díry nebyly aktualizovány, některé plochy vnitřního ozubení kola byly viditelné děrami v boku, takže nebyly odstraněny.
Součást obalu na následujícím obrázku byla upravena a byly změněny možnosti, aby mohla být součást dále zjednodušena. Součást nyní neobsahuje žádné díry, vnitřní prvky ani hardware.
Úprava součásti obalu:
- Otevřete soubor součásti.
- Můžete kliknout pravým tlačítkem myši na horní okraj prohlížeče a určit součást jako náhradu.
- Také lze kliknout pravým tlačítkem myši na složku těles v prohlížeči a nastavit viditelnost nebo průhlednost součásti.
- Klikněte pravým tlačítkem myši na zdrojovou sestavu v prohlížeči a v místní nabídce vyberte položku Upravit odvozenou sestavu.Poznámka: Příkaz Upravit odvozenou sestavu není dostupný, pokud součást vyžaduje aktualizaci.
- Na kartě Tělesa můžete případně změnit stav komponent tak, aby byly zahrnuty nebo vyloučeny. Vyloučit lze například veškerý hardware.
- Na kartě Jiné můžete případně určit náčrty, pracovní prvky na úrovni sestavy, parametry, iVazby a plochy (u součástí), které chcete zahrnout do odvozené sestavy.
- Na kartě Reprezentace můžete vybrat zobrazení návrhu, polohovou reprezentaci nebo úroveň detailů, které chcete použít k přepočítání součásti obalu. Je například možné určit zobrazení návrhu nebo úroveň detailů, které neobsahují žádné vnitřní komponenty.
- Vyberte kartu Možnosti a předefinujte možnosti zjednodušení, odstranění součástí a aktualizací díry.
- Kliknutím na tlačítko OK spustíte výpočet sestavy obalu s novým nastavením a zavřete dialog.
