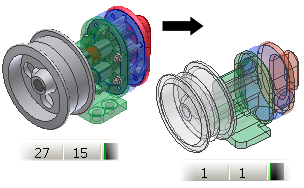

Pomocí příkazu Obal vytvořte zjednodušenou reprezentaci sestavy s jednou součástí, kterou použijete ke zvýšení kapacity a výkonu ve výstupních součástech nebo aplikacích. Příkaz Obal používá na pozadí příkaz odvozené komponenty, aby ze sestavy vytvořil jedinou součást. Obal může k zajištění maximální efektivity používat existující reprezentace zobrazení návrhu nebo úrovně detailů. Vypočítány budou pouze viditelné komponenty.
Co je to obal součásti?
Obal součásti používá mechanismus odvozené součásti k vytvoření zjednodušeného souboru součásti ze sestavy. Příkaz Obal nabízí další výhody odebírání komponent a aktualizací díry podle pravidel. Kompozit povrchu obalu (výchozí nastavení) vytvoří na disku nejmenší soubor a vypočítá se rychleji než těleso obalu. Kompozit povrchu spotřebuje méně paměti a poskytuje lepší výkonnost při používání sestav.
Kompozit povrchu obalu zachovává všechny původní vzhledy komponent a může zachovat i další vizuální prvky, jako je grafika závitu. Všechny součásti obalu zachovávají fyzikální vlastnosti původní sestavy, pokud byly vypočteny před vytvořením obalu.
Součást kompozitního povrchu se neúčastní kolize a operací zjišťování kolizí. Kompozitní součásti není vhodné používat v pohledech obalu.
Jaké výhody poskytují součásti obalu?
Příkaz Obal nabízí tyto výhody:
- jednoduché použití,
- významné zmenšení souborů v případě velkých sestav a složitých součástí,
- zkrácení doby otevírání sestavy pomocí náhradní úrovně detailů sestavy obalu,
- zlepšení výkonu při zobrazování nebo práci s velkými sestavami a složitými součástmi,
- ochrana duševního vlastnictví prostřednictvím odebrání děr a vnitřních komponent,
- zjednodušení reprezentace komponent pro prostředí BIM Exchange.
Jak lze používat součást obalu v úrovni detailů?
K dispozici jsou tři pracovní postupy, které lze použít při vytváření součásti obalu. Ta pak může sloužit jako náhrada sestavy v úrovni detailů:
- Pomocí příkazu Obal vytvořte součást obalu. Po spuštění operace Úroveň detailu vyberte v místní nabídce položku Nové nahrazení. Pomocí možnosti Vybrat soubor součásti vyberte na disku soubor součásti obalu. Poznámka: Otevřete soubor součásti obalu a součást určete jako náhradu. Pak ji budete moci použít jako náhradu sestavy.
- Pomocí místní nabídky Úroveň detailu
Nové nahrazení Obal vytvořte součást obalu, kterou pak použijete jako aktivní náhradu ve zdrojové sestavě. - Použijte kartu Sestava panel Komponenta příkaz Obal, vytvořte součást obalu a tu pak použijte ve zdrojové sestavě jako aktivní náhradu.
Lze součást obalu upravit?
Součást obalu představuje soubor odvozené součásti. Chcete-li soubor upravit, otevřete jej, klikněte pravým tlačítkem myši na sestavu v prohlížeči odvozené součásti a vyberte příkaz Upravit odvozenou sestavu. Po vytvoření je vhodné součást obalu upravovat tak dlouho, dokud nebude obsahovat požadované množství detailů.
