Opakované ohnutí náčrtu pomocí prvku plechu

Práce v modelu ohnutého plechu, který je má:

• v rozvinutém stavu minimálně jede prvek Rozvin
• minimálně jeden náčrt vytvořený na ploše rozvinutého prvku

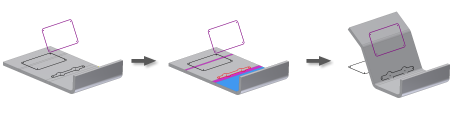

použitím příkazu Znovu ohnout znovu ohněte k referenční ploše jeden nebo více ohybů nebo stočení plechu. Příkaz Znovu ohnout přidá do vašeho prohlížeče plechové součásti prvek Znovu ohnout. Podle prvku Znovu ohnout (v historii prohlížeče) můžete do ohnutého modelu přidat další prvky. Prvek Znovu ohnout může být přidán pouze do plechových modelů, které obsahují v rozvinutém stavu prvek Rozvin.

Náčrty vytvořené na rozvinutých plochách je možné vybrat a zkopírovat do znovu ohnuté plochy. Původní náčrt může zůstat zobrazený nebo jej můžete ze zobrazení odstranit. Zkopírované náčrty jsou zobrazeny v prohlížeči jako podřazené prvky opětovného ohnutí.

Přejděte na pás karet a klikněte na kartu Plech panel Upravit Znovu ohnout . Klikněte na plochu nebo rovinu, kterou chcete použít jako referenci opětovného ohnutí. Klikněte na jednotlivé zvýrazněné ohyby nebo svinutí, která mají být znovu ohnuta. Použitím příkazu Přidat všechny ohyby můžete vybrat veškerou zvýrazněnou geometrii. Zobrazte náhled znovu ohnutého stavu a přidejte nebo odstraňte ohyby nebo stočení, abyste získali požadovaný ohnutý stav modelu. Kliknutím na šipku Náčrty můžete provést výběr náčrtu. Vyberte nezpracované náčrty, které byste také chtěli znovu ohnout. Zaškrtnutím nebo zrušením zaškrtnutí možnosti Nadřazená položka je viditelná můžete po provedení opětovného ohnutí zobrazit nebo skrýt nadřazený náčrt. Klikněte na tlačítko OK.
