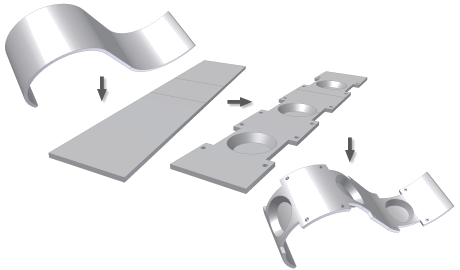

Vytvoření určitých prvků plechu je snazší, když je model rozvinutý. Tyto prvky mohou často protínat oblasti ohybu v dokončené součásti. Příkazy Rozvin a Znovu ohnout umožňují:
- Vložit prvek Rozvin do historie prvku součásti, který narovná všechny nebo jen vybrané ohyby nebo svinutí,
- přidat prvky do modelu v rozvinutém stavu,
- Vložit prvek Znovu ohnout, který umožňuje, aby se prvky přidané po prvku rozvin ohnuly zpět do původního ohnutého stavu.
Můžete rozvinout nebo znovu ohnout náčrty vytvořené na ohnutých nebo rozvinutých plochách plechové součásti. Kóty na těchto náčrtech mohou odkazovat ostatní prvky v ohnutém nebo rozvinutém stavu.
Srovnání rozvinutí a rozvinu
Ohnutý model rozvinutý pomocí prvků Rozvin není ekvivalentní s modelem rozvin. Použití rozvinutého modelu pomocí prvků Rozvin se nedoporučuje pro vytváření výkresu.
Rozvin obsahuje bohaté informace o ohybech a razníku, které jsou užitečné pro vytváření výrobních výkresů. Použijte příkaz Rozvin, abyste získali rozvinutou reprezentaci vyžadovanou pro vytváření výkresů. Rozdíly zahrnují: ohyb nahoru/dolů, hloubku razníku, reprezentaci alternativního razníku a geometrii tvaru ohybu.
Deformace vystupujících prvků
Prvky modelované na narovnávaných ohybech, nebo které s nimi přicházejí do styku, se při opětovném ohnutí deformují. Prvky, které vyčnívají (nahoru nebo dolů) z plochy plechu, se deformují vzhledem k neutrální ploše plechu – ne vzhledem k vyčnívající geometrii. Chcete-li zajistit, aby deformace odpovídala dílenským výsledkům, omezte všude, kde je to možné, hodnotu vyčnívající geometrie TLOUŠŤKA.
Náčrty v rozvinutém ohybu
Pro vytvoření náčrtu můžete vybrat existující rovinné nebo rozvinuté plochy, které jsou výsledkem rozvinutých ohybů nebo ploch.
Topologie spojené plochy
Aby se podpořilo vytvoření prvků na modelu v rozvinutém stavu, provedly se změny ve způsobu spojování ploch.
 |
 |
|
Ve starších verzích než 2010 byly koplanárních ploch spojovány do jedné plochy. |
Počínaje verzí 2010 již nejsou koplanární plochy spojovány do jedné plochy. |
Plechové součásti modelované ve starších verzích než R2010 si při otevření ve verzi R2010 uchovávají své spojené koplanární plochy. Topologie koplanární plochy se rozdělila na jednotlivé plochy s následným přidáním prvku Rozvin (zobrazeným na obrázku modře).
Pracovní geometrie vytvořená z rozvinutých prvků
Možnosti pro definování pracovní geometrie se zvyšují přidáním prvků rozvin a znovu ohnout. Následující příklady zobrazují pracovní roviny vytvořené pomocí ohnutých, rozvinutých a kombinací ohnutých a rozvinutých prvků.
Vytvořené pomocí ohnuté geometrie

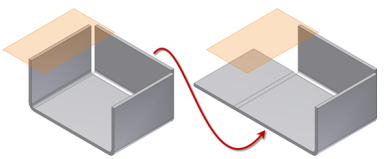

Vlevo od předchozího obrázku byla vytvořena pracovní rovina pomocí prvků ohnutého modelu. Na pravé straně obrázku můžete vidět, že pracovní rovina zůstává na místě, když je nadřazený prvek rozvinutý.
Vytvořené pomocí rozvinuté geometrie

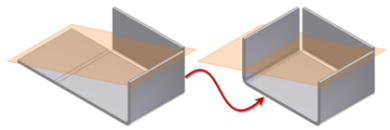

Vlevo od předchozího obrázku byla vytvořena pracovní rovina pomocí prvků rozvinutého modelu. Na pravé straně obrázku můžete vidět, že pracovní rovina zůstává na místě, když je nadřazený prvek znovu ohnutý.
Vytvořeno pomocí ohnuté a rozvinuté geometrie

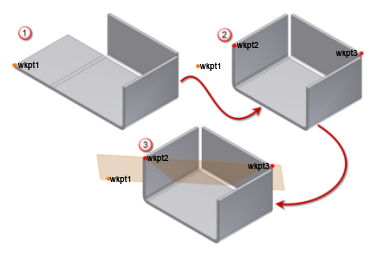

Vlevo od předchozího obrázku byl vytvořen pracovní bod pomocí prvku rozvinutého modelu. Na pravé straně obrázku je vytvořen druhý pracovní bod pomocí stejného vrcholu na ohnutém prvku. Třetí pracovní bod je vytvořen na jiném ohnutém prvku a pracovní rovina je vytvořena pomocí třech pracovních bodů. Dolní obrázek znázorňuje, že pracovní rovina při rozvinutí nebo opětovném ohnutí prvku zůstává na místě.
Rozvinuté ohyby ve vícekusých součástech
Aplikace Inventor umožňuje vytvoření plechových součástí, které obsahují oddělená tělesa (nazývaná „kusy“). Ohyby vybrané pro operace rozvinu musí být součástí kusu obsahující referenční plochu rozvinu.

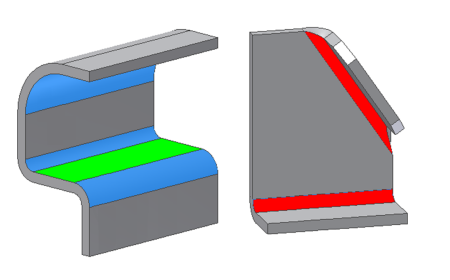

Na obrázku je vybraná referenční plocha rozvinu zeleně. Ohyby zobrazené modře se rozvinou pomocí vybrané referenční plochy. Ohyby zobrazené červeně se nemohou rozvinout pomocí vybrané referenční plochy.
Transformace součásti vzhledem k počátku

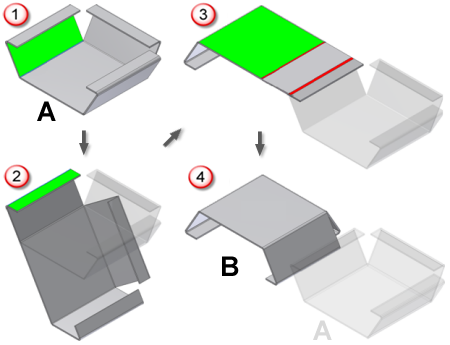

Příkazy Rozvin a Znovu ohnout umožňují ruční výběr pevné reference pro operace rozvinu a následného opakovaného ohnutí. Tento ruční proces výběru umožňuje, aby byla součást transformována vzhledem k původní orientaci počátku. Zvažte následující obrázek ukazující čtyři stavy modelu:
- Ve stavu 1 je součást zobrazena v orientaci „A“ a zelená plocha je vybrána jako pevná reference pro rozvin.
- Druhý rozvin je přidán pomocí zelené plochy zobrazené ve stavu 2.
- Příkaz Znovu ohnout se použije na dva ohyby pomocí pevné plochy zobrazené ve stavu 3 zeleně.
- Orientace „B“ vede k výsledku, který je zobrazen ve stavu 4.
Tomuto typu nechtěné transformace brání prvky Znovu ohnout, použité buď pomocí výběru prvku Znovu ohnout z místní nabídky nebo pomocí metody Možnosti automatického výběru.
Další informace o těchto postupech opětovného ohnutí najdete v části Opakované ohnutí plechových prvků.
