Vytvořit a upravit výkresy trubek a potrubí

V prostředí sestavy se obvykle připravují reprezentace zobrazení návrhu, poziční reprezentace a reprezentace s úrovní detailu (LOD), aby potřeby návrhu byly předem splněny. Při tvorbě se mohou přiřazovat ke specifickým výkresovým pohledům nebo pozdějším úpravám.

Chcete-li vytvářet výkresy trubek a potrubí, použijte standardní šablony výkresů. Vytvořte příslušné výkresové pohledy sestavení dokumentu celé sestavy trubek a potrubí nebo specifických vedení a tras a potom použijte příslušná výkresová nastavení sestavení poznámek ve výkresových pohledech.

Tip: Pokud potřebujete velké množství specifických formátů pro poznámku výkresů, doporučujeme raději v projektovém souboru přiřadit knihovnu stylů než upravovat výkresové šablony.

Vytvořit výkresové pohledy pro trubky a potrubí

1. Klikněte na položku Nový.
2. V dialogu Otevřít vyberte šablonu výkresu, například uživatelem předdefinovaný soubor IDW nebo DWG obsahující aktivní normy trubek a potrubí.

   Aktivuje se výkresové prostředí.

3. U tohoto dokumentu výkresu lze také upravit nastavení výkresu, a to kliknutím na kartu Správa panel Styly a normy Editor stylů . . Vyberte například příslušné vlastnosti sloupce do formátu seznamu součástí a stanovte klávesy pro seskupování.
4. Na pásu karet klikněte na kartu Umístění pohledů panel Vytvořit Základní . Vyberte soubor sestavy, reprezentaci zobrazení návrhu, poziční reprezentaci, LOD reprezentaci a v případě potřeby stavebního prvku sestavy a všechny další možnosti.
5. Podle potřeby můžete k vytváření jiných typů výkresových pohledů použít příslušné příkazy výkresového pohledu.

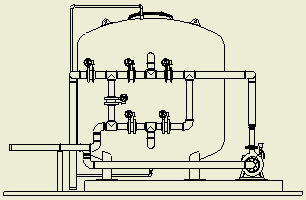

   Výkresové pohledy v prohlížeči modelu vytvořené ze základního pohledu se nacházejí dole.

Povolit a zadat kusovník trubek a potrubí

1. Po vytvoření výkresového pohledu klikněte pravým tlačítkem myši na základní pohled v prohlížeči modelu a vyberte položku Rozpiska.
2. V editoru rozpisky vyberte kartu Strukturované nebo Pouze součásti, klikněte na šipku dolů vedle položky Možnosti zobrazení, vyberte možnost Povolit pohled rozpisky a podle potřeby upravte vlastnosti zobrazení.
3. Při aktivní kartě Strukturovaný nebo Jen součásti proveďte následující úkony:
   • Přeskočte hodnoty políček v tabulce kusovníku.
   • Přidejte uživatelské sloupce iVlastnosti.
   • Vyberte požadované sloupce do nebo z tabulky kusovníku.
   • Přečíslujte řádky s položkami.
   • Přidejte kusovníky do poznámek v Inženýrském zápisníku.
   • Exportujte kusovník do externí databáze, kalkulační tabulky nebo textového souboru.
   Poznámka: Chcete-li exportovat raději specifické trasy nebo vedení než celou sestavu trubek a potrubí, zadejte nežádoucí trasy a vedení do sloupce Zmíněné ve sloupci Struktura rozpisky.
4. Stiskněte tlačítko Hotovo.

   Změny provedené v tabulce kusovníku se automaticky projeví v sezamech součástí kromě statických políček.

Rozvinout komponenty trubek a potrubí v seznamech součástí

1. Na pásu karet klikněte na kartu Poznámka panel Tabulka Kusovník .

   Pokud nebyly povoleny pohledy rozpisek, systém se vás zeptá, zda chcete pohledy rozpisek povolit. Chcete-li pokračovat, klikněte na tlačítko Ano.

2. V dialogu Kusovník vyberte v grafickém okně výkresový pohled a zadejte vlastnosti příslušného pohledu rozpisky a vlastnosti pro sbalení tabulky.
3. Klikněte na tlačítko OK a kusovník umístěte na příslušné místo.
4. Chcete-li provést úpravy, klikněte pravým tlačítkem myši na kusovník a vyberte položku Upravit kusovník. Můžete například použít příkaz Výběr sloupce a vybrat další sloupce kusovníku.
   Poznámka: Podrobné informace o dostupných možnostech úprav naleznete v části Úpravy dat v kusovníku.
5. Chcete-li změnit formát kusovníku, klikněte na něj pravým tlačítkem myši a vyberte položku Upravit styl kusovníku.
6. Chcete-li všechny změny v seznamu součástí uložit zpět do globální rozpisky sestavy, klikněte pravým tlačítkem na kusovník a poté na tlačítko Uložit změny položek do rozpisky.
   Tip: Chcete-li přesunout kusovník v dokumentu výkresu natrvalo, přesuňte kurzor nad kusovník, přičemž ke kurzoru musí být připojena tato značka . Potáhněte jej na nové místo a kurzor uvolněte.

Anotovat výkresy trubek a potrubí

Aplikace Autodesk Inventor poskytuje na kartě Poznámka stejnou sadu nástrojů poznámek k výkresu jako je tomu u normálních výkresů aplikace Inventor. Můžete například umísťovat balónky a symboly, které představují různé komponenty trubek a potrubí. K přizpůsobení stylů a formátů můžete použít také kartu Správa panel Styly a normy Editor stylů .

Můžete také přidat odkazy na informace, které jsou zadány v trubkových a potrubních stylech a použít je k poznámce výkresových pohledů. Podrobné pokyny naleznete v části Vytváření poznámek k výkresům trubek a potrubí pomocí stylů trubek a potrubí.
