V dalším kroku je k dispozici několik způsobů, jak lze vytvořit prvek:

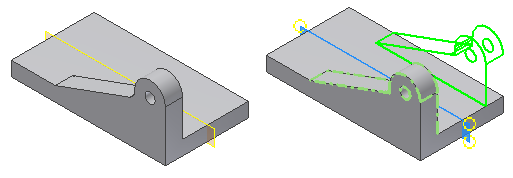

- Vytvořit vysunutí po celé šířce součásti a poté odstranit střední část.
- Vytvořit vysunutí s přesnou hloubkou a pak je zrcadlit:
V rámci tohoto cvičení se budeme podrobněji věnovat druhé metodě.
-
Použijte položku Přímá manipulace a založte nový náčrt na straně součásti. Klikněte na označenou plochu. Když se zobrazí mini panel nástrojů, vyberte třetí tlačítko napravo, Vytvořit náčrt.

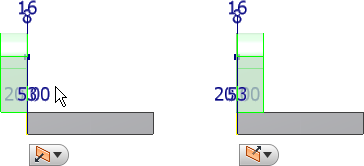

- Vytvořte a okótujte geometrii profilu náčrtu dle vyobrazení. Pokud připojíte koncové body čáry k promítnuté geometrii, není nutné kreslit dolní horizontální čáru. Při kótování profilu vezměte na vědomí, že kóta 53 mm je od dolní projektované hrany dle zobrazeného obrázku.
-
Dokončete náčrt. -

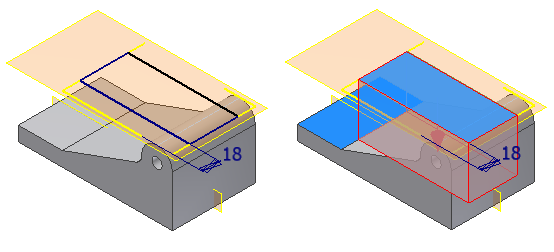

Vysuňte profil o 18 mm. Použijte tlačítko Směr 2 na mini panelu součástí k vysunutí profilu do interiéru součásti.
Tip: Výchozí směr vysunutí/připojení je od existujícího materiálu. Výchozí směr vysunutí/řezu je k existujícímu materiálu. Před vysunutím profilu je vhodné k vizualizaci směru zobrazit model v 3D pohledu. Dojde-li k chybě a profil bude vysunut na nesprávnou stranu, použijte funkci Upravit prvek a obraťte směr. -
Použijte položku přímá manipulace ke spuštění příkazu Zaoblení. Klikněte na označenou hranu a vyberte příkaz Vytvořit zaoblení z mini panelu nástrojů. Chcete-li přidat 8 mm poloměr na hranu, nebo vložit hodnotu 8 do textového pole, přetáhněte manipulátor šipky vzdálenosti.
- K dokončení tohoto příkazu klikněte na zelenou značku zaškrtnutí.
-
Spusťte příkaz Díra. - Možnost umístění nastavte na hodnotu Soustředná.
- Vyberte rovinu a soustřednou hranu.
- Nastavte Průměr díry na hodnotu 11 mm a možnost Ukončenína hodnotu Skrze vše
