- Na panelu nástrojů v horní části okna grafu vyberte příkaz Exportovat do FEA.
Zobrazí se výzva k výběru součásti k analýze.

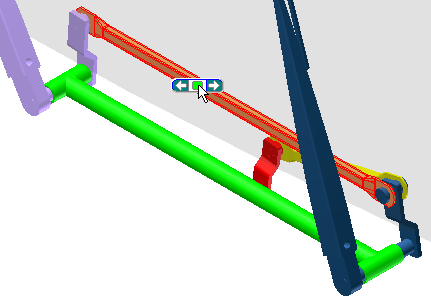

- Vyberte součást Crank Sway. Přístup k součásti získáte tak, že otočíte sestavu nebo použijete Vybrat jiné.
Poznámka: K exportu můžete vybrat více než jednu součást. Není možné vybrat součásti uvnitř podsestavy pokud není nastavena na možnost Flexibilní. - V dialogu Exportovat do FEA klikněte na tlačítko OK.
Nyní určete nosné plochy. U této součásti obsahují díry na obou koncích ramena nosné plochy.

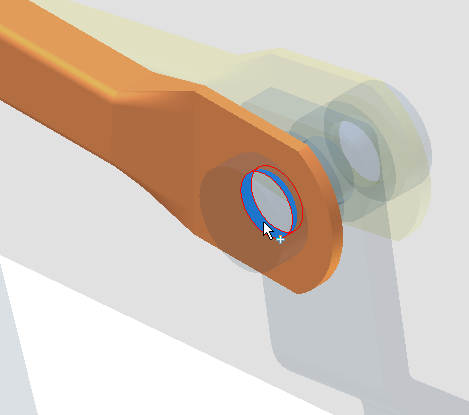

- U spoje Bod-čára vyberte plochu podle obrázku.
- V dialogu vyberte rotační spoj a dokončete pole.

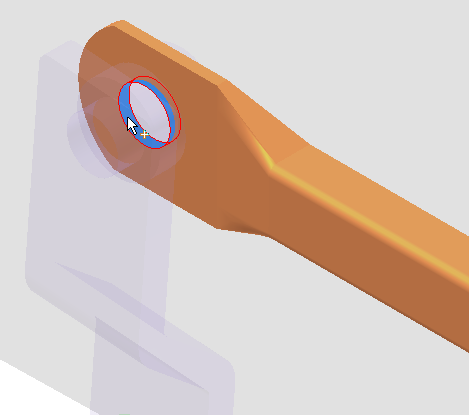

- Vyberte jinou plochu podle obrázku.
Poznámka: Pomocí možnosti Automatický výběr plochy lze rovněž umožnit automatický výběr nosných ploch aplikací. - Klikněte na tlačítko OK.
Zatížení jsou nyní vyexportována a připravena k načtení do pevnostní analýzy.
- Zavřete výstupní aplikaci pro tvorbu grafů.
