Zrcadlení prvku

Nyní k zadní válcové záslepce přidáte jedinečný prvek. Pomocí příkazu Zrcadlení vytvořte na opačné straně součásti identický prvek.

Vytvořením prvku a jeho následným zrcadlením umožníte řízení symetrických prvků prostřednictvím původního prvku. Po úpravě první instance se zrcadlený prvek automaticky aktualizuje.

1. Spusťte příkaz Díra.

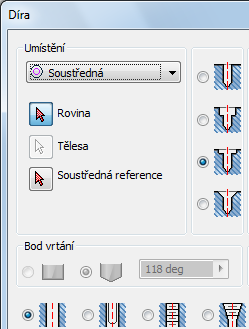

2. V dialogu Díra nastavte položku Umístění na možnost Soustředná a jako typ díry vyberte možnost S válcovým zahloubení.

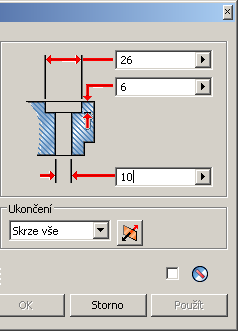

   • Nastavte průměr válcového zahloubení na hodnotu 26 mm.
   • Nastavte hloubku válcového zahloubení na hodnotu 6 mm.
   • Nastavte průměr závitu na hodnotu 10 mm.
   • Jako ukončení zadejte Skrze vše.

3. Klikněte v dialogu na šipku pro výběr Roviny a pak vyberte přední rovinu rotovaného tvaru. Zobrazil se náhled díry a šipka pro výběr se přesunula k položce Soustředná reference.

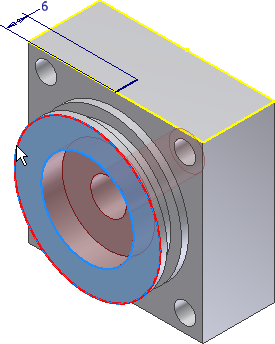

4. Na modelu v grafickém okně vyberte hranu rotovaného tvaru, která bude definovat soustřednou hranu.

5. Kliknutím na tlačítko OK vytvoříte díru.
6. Spusťte příkaz Díra. K umístění vyberte možnost Z náčrtu a klikněte na konec 6 mm úsečky, kde chcete díru umístit.

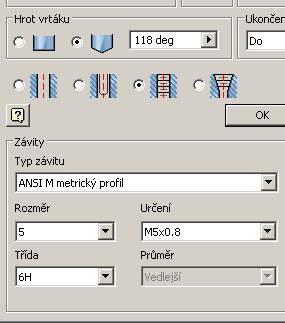

7. V dialogu Díra.
   • Nastavte Typ díry na hodnotu Vrtaný.
   • Nastavte Ukončení na hodnotu Do.
   • Nastavte Díra na hodnotu Závitové.
   • Nastavte Typ závitu na hodnotu ANSI Metric M profil.
   • Nastavte Velikost na hodnotu 5.
   • Nastavte Určení na hodnotu M5 x 0,8.

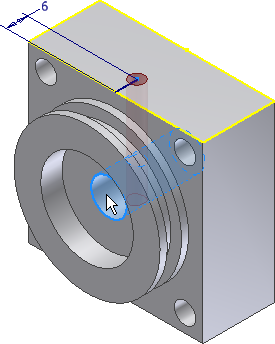

8. Vyberte na modelu vnitřek zahloubené díry a vyberte typ ukončení Do a kliknutím na tlačítko OK dokončíte vytvoření díry.

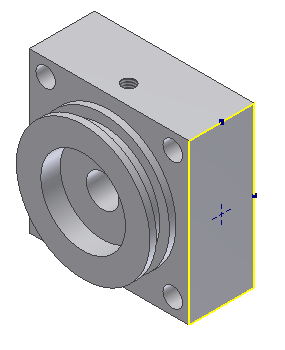

9. Vytvořte náčrt na boční straně válcového bloku tak, jak je patrné z následujícího obrázku.
10. Umístěte bod a středový bod poblíž středu plochy a vytvořte vazby, aby byla horizontální a vertikální vzhledem k vnějším hranám.

11. Dokončete náčrt.
12. Spusťte příkaz Díra. V rozvíracím seznamu Umístění vyberte položku Z náčrtu.

    Pokud se v modelu nenacházejí žádné další náčrty, aplikace Autodesk Inventor vybere bod. Jsou-li vytvořeny další náčrty, vyberte bod.

13. Typ díry nastavte na hodnotu Vrtaná, Průměr na hodnotu 10 mm a Hloubku díry na 10 mm.
14. Kliknutím na tlačítko OK díru dokončete.
15. Na pásu karet klikněte na kartu 3D Model panel Pole Zrcadlení .
16. Šipka pro výběr prvku je nyní aktivní. Vyberte vnitřek díry, kterou jste právě vytvořili, a přidejte jej do zrcadlení.
17. Změňte typ výběru na možnost Rovina zrcadlení. Tento úkon lze provést v dialogu nebo je možné kliknout pravým tlačítkem myši a v rozbalovací místní nabídce vybrat položku Pokračovat.
18. V prohlížeči modelu pod složkou Origin vyberte položku Rovina YZ a určete rovina zrcadlení.

19. Kliknutím na tlačítko OK zrcadlete tento konstrukční prvek.

20. Soubor uložte a zavřete.
