V následující řadě kroků upravíte náčrt tak, aby se přesunulo umístění díry se závitem a aby byla předvedena úprava prvku a asociativita mezi prvky.
V tomto postupu byl vydán příkaz změny, ve kterém je uvedeno, že se díra se závitem na přední válcové zátce musí nacházet uprostřed součásti. Začněte takto:
- Vyhledejte v prohlížeči model díra se závitem. Pokud jste v první části cvičení neodstranili žádné díry, měla by se v prohlížeči nacházet položka Díra2.
- Kliknutím na + vedle prvku díry zobrazíte pod tímto prvkem náčrt. Klikněte pravým tlačítkem myši na náčrt a v místní nabídce vyberte příkaz Upravit náčrt.Tip: Můžete také kliknout pravým tlačítkem myši na prvek a vybrat položku Upravit náčrt, aniž by se náčrt zobrazil.

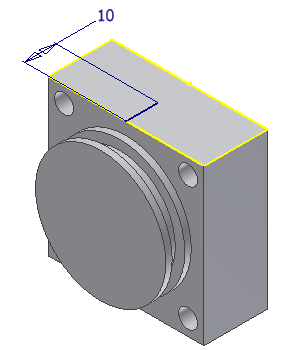

- Dvojitým kliknutím na kótu 6 mm otevřete textové pole. Hodnotu kóty 6 mm změňte na 10 mm.
Všimněte si, že pokud upravíte náčrt, historie součásti se vrátí zpět do stavu v době vytvoření náčrtu.
- Ukončete náčrt. Díra se závitem, pracovní rovina, pracovní osa a díra s průměrem 4 mm byly aktualizovány.
- Soubor uložte a zavřete.
- Otevřete soubor Zadní záslepka.
