Prvek nebo těleso vysunutí vytvoříte tak, že do otevřeného nebo zavřeného profilu nebo oblasti přidáte hloubku.
Prvky vysunutí jsou stavební bloky pro vytváření a úpravy objemových těles v součásti. Když jsou vytvořeny v sestavách, představují určitý výrobní postup, například odstranění materiálu. U těchto prvků určujete směr, hloubku, úhel zúžení a metodu ukončení vysunutí. Prvky vysunutí mohou vytvářet nová tělesa v souboru součásti složené z více těles . Nové objemové těleso vytvoří nezávislé těleso, které lze upravit jako samostatnou entitu. Objemové těleso může sdílet prvky s jinými objemovými tělesy.
Otevřené profily nelze použít k vytváření vysunutí jako prvků sestavy.
Můžete přidat prvky, které upřesňují tvar jednoho nebo několika těles. Načrtněte nebo vyberte geometrii nového profilu, vyberte zúčastněná tělesa a opakujte operaci vysunutí nebo vyberte jiný příkaz prvku.
První prvek v souboru součásti je základní prvek . Pokud bylo vysunutí přidáno k jiným objemovým tělesům, může upravit určená tělesa pomocí operace připojení, vyjmutí nebo průniku. Průnik vytvoří těleso ze sdíleného objemu dvou konstrukčních prvků a odstraní všechen materiál vně od sdílených hranic.
K řezu jiných součástí můžete použít prvky vysunutých sestav.
Typy vysunovaných profilů
Načrtněte profil , který představuje řez, pak jej vysuňte a vytvořte těleso, objemové těleso nebo povrch . V případě potřeby vyberte otevřený profil (pouze u prvků součástí) nebo profil definovaný referenční geometrií, například hranice dříve vytvořených prvků. Pokud v součásti s více tělesy vyberete více zúčastněných těles, nelze použít otevřený profil.
Z vysunutého profilu lze vytvořit povrch. Povrch lze poté použít jako rovinu ukončení jiných prvků nebo jako nástroj rozdělení pro operace oříznutí tělesa nebo rozdělení tělesa .

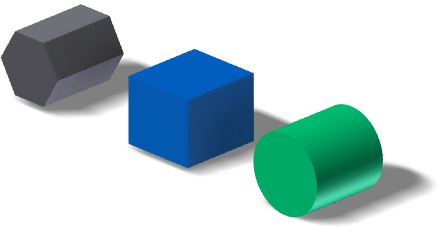

Základní tvary
Vytváření náčrtu a proces vysunutí lze automatizovat. Pomocí příkazu Kvádr na panelu Základní těleso vytvoříte čtvercový nebo obdélníkový prvek nebo těleso nebo pomocí příkazu Válec vytvoříte válcový prvek nebo těleso.
Pomocí příkazů základních tvarů nelze vytvořit povrchy.
Profil a oblast k vysunutí
Výsledek vysunutí, který určíte, například těleso nebo povrch, určuje geometrii, kterou lze vybrat. Pokud například vyberete vysunutí povrchu, můžete vybrat otevřené nebo uzavřené smyčky vytvořené pomocí křivek náčrtu nebo promítnuté hrany plochy. Když určíte vysunutí tělesa a nemáte předem vybranou geometrii, můžete vybrat křivky nebo oblasti. Pokud jste předem vybrali oblast, nelze vybrat jednotlivé křivky nebo smyčky, které mají být vysunuty, a pokud jste předem vybrali křivku nebo smyčku, nelze vybrat oblast.
Chcete-li vybrat jinou geometrii, klikněte v dialogu na tlačítko Profil a poté proveďte výběr znovu. V případě potřeby si usnadněte výběr přiblížením.
Typy rozšíření tvaru
Propagace tvaru se používá pouze na otevřené profily. Popisuje řešení definovaná prostřednictvím rozšíření otevřených hran profilu a tvarem tělesa. Propagace tvaru vytvoří prvek, který je odolný vůči změnám topologie v tělese součásti, způsobené úpravou prvků výše ve stromu prvků. Vysunutý prvek není závislý na profilu, který je definován určitými odkazovanými hranami a čarami náčrtu. Existují dva typy propagace tvaru: Spárování obrysu a Spárování tvaru.
Typy ukončení s nejednoznačnými řešeními
Doporučujeme používat meze ukončení Vzdálenost, Vzdálenost-vzdálenost a K dalšímu. Pokud se model změní a určená plocha ukončení již neexistuje, znovu vytvořte vysunutí. Pokud zadáte přesnou vzdálenost nebo další možnou plochu, vysunutí zůstane beze změny.
V modelech, kde může vysunutí končit na více než jednom tělese (součásti nebo povrchu), určete těleso, které chcete použít, kliknutím na položku Ukončení. V sestavě vyberte plochu komponentu, na kterém má vysunutí končit. V případě potřeby si usnadněte výběr přiblížením.
Některé modely mají nejednoznačné možnosti ukončení, například válec, prstenec nebo nepravidelná plocha. Při použití mezí Do a Mezi použijte k určení směru vysunutí možnosti na kartě Další. Implicitně je vysunutí ukončeno na nejvzdálenější ploše. Chcete-li vysunutí ukončit na nejbližší ploše, klikněte na možnost Minimální řešení.
Vysunutí v sestavách
V sestavě může vysunutí představovat prvek součásti vytvořený v souboru součásti v kontextu sestavy. Může to být také prvek sestavy, který byl vytvořen v souboru sestavy. Například:
- Chcete-li přidat prvek do součásti v sestavě, proveďte vysunutí z a do roviny nebo plochy jiné součásti.
- K proříznutí jedné nebo více komponent sestavy vytvořte profil v náčrtu sestavy a poté proveďte vysunutí jako u prvku sestavy. Rovinami počátku a ukončení mohou být plochy součásti nebo pracovní roviny. Vybrané plochy a roviny se musí nacházet na stejné úrovni sestavy jako vytvářené vysunutí.
