Vyříznutí plochy plechu nebo ohybu

Použitím příkazu Vyříznutí odstraníte materiál z plochy plechu nebo vyříznete materiál napříč ohybem plechu.

Vytvoření jednoduchého vyříznutí plechu

Nejprve načrtněte profil znázorňující tvar materiálu, který chcete odebrat.

  1. Na pásu karet klikněte na kartu Plech panel Upravit Vyříznutí .

    Je-li v náčrtu pouze jeden profil, je automaticky zvýrazněn.

  2. Existuje-li více profilů, klikněte na tlačítko Profil a vyberte profil pro daný řez.
  3. V poli Vymezení klikněte na šipku dolů a vyberte metodu k ukončení vysunutí.
    • U vzdálenosti klikněte na šipku dolů vedle položky Tloušťka a vyberte způsob stanovení tloušťky. Klikněte na směr řezu.
    • Pro možnost K dalšímu stiskněte tlačítko směru a určete směr vyříznutí.
    • Pro možnost do klikněte na plochu, na které chcete ukončit vyříznutí. V případě potřeby zaškrtnutím políčka určete, že vyříznutí nebude přesahovat vybranou plochu.
    • Pro možnost Od do klikněte na počáteční a koncovou plochu, mezi kterými se vytvoří vyříznutí.
    • U položky Vše klikněte na směr vyříznutí.
  4. Klikněte na tlačítko OK.
    Poznámka: Pokud načrtnutý profil přesahuje ohyb, příkaz Vyříznutí odstraní materiál podle zadaných mezí a směru. Možnost Vyříznout napříč ohybem slouží k vytvoření vyříznutí napříč celou nebo částečnou hloubkou, která obaluje ohyb.

Vytvoření vyříznutí napříč ohybem plechu
  1. Na pásu karet klikněte na kartu Plech panel Upravit Vyříznutí .

    Je-li v náčrtu pouze jeden profil, je automaticky zvýrazněn.

  2. Existuje-li více profilů, klikněte na tlačítko Profil a vyberte profil pro daný řez.
  3. Zaškrtněte možnost Vyříznout napříč ohybem.
  4. Potvrďte parametr Tloušťka jako hloubku vyříznutí u celkového vyříznutí nebo určete částečné vyříznutí jako procento parametru Tloušťka nebo zadáním přesné hodnoty hloubky.
  5. Klikněte na tlačítko OK.

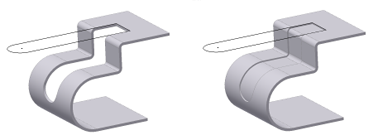

    Poznámka: Následující ilustrace (vlevo) znázorňuje jednoduché vyříznutí napříč několika ohyby s hodnotou vzdálenosti rovnou parametru Tloušťka. Pomocí stejného jednoduchého náčrtu je v ilustraci vpravo znázorněno stejné vyříznutí napříč ohybem se vzdáleností nastavenou na Tloušťka/2. Náčrt byl v obou příkladech nastaven jako viditelný.
Tip: Při tvorbě náčrtu profilu, který bude použit k vytvoření prvku vyříznutí napříč ohyby, je užitečné mít v náčrtu promítnutou nerozloženou geometrii. Po zahájení náčrtu výběrem rovinné plochy lze pomocí příkazu náčrtu Promítnout rozvin (umístěného spolu s příkazy Geometrie projektu a Promítnout říznuté hrany) vybrat plochy sousedící s původně vybranou plochou náčrtu. Tento příkaz promítne rozvinutou plochu spolu s čarami ohybu, které lze použít k okótování náčrtu. Nakonec můžete zjistit, že možnost náčrtu Zobrazit v řezu vám pomůže odstraněním geometrie složeného modelu z náčrtové roviny.

Názorná ukázka tvorby vyříznutí napříč ohybem

Poznámka: Jako profil můžete použít sdílený náčrt . V prohlížeči klikněte na znak plus (+) vedle prvku obsahujícího náčrt, který chcete použít, klikněte pravým tlačítkem na ikonu náčrtu a vyberte položku Sdílet náčrt.
